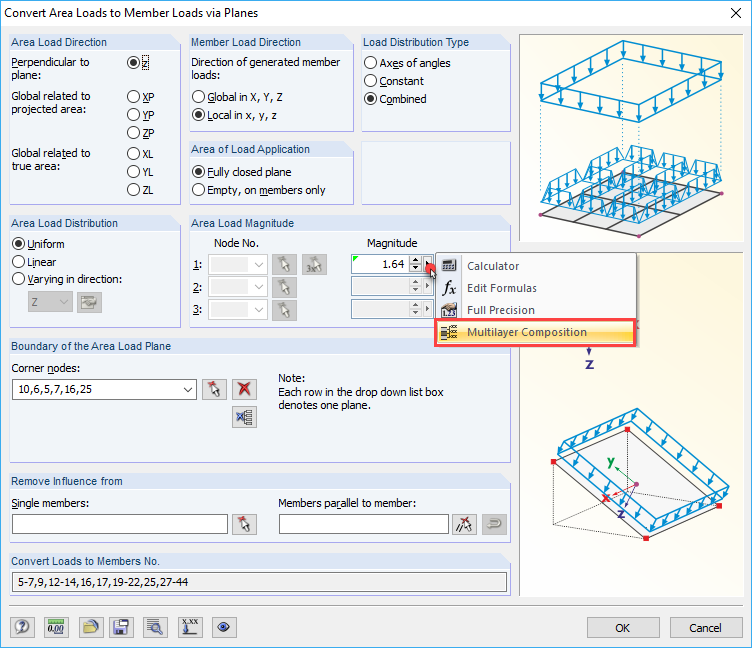

在RFEM和RSTAB中可以由多层组合生成荷载。 多层组成的数据库中已经包含了一些楼面和屋面结构。 该库可以根据需要进行编辑和扩展。 荷载的类型为“多层组合”,主要适用于面荷载和生成荷载。

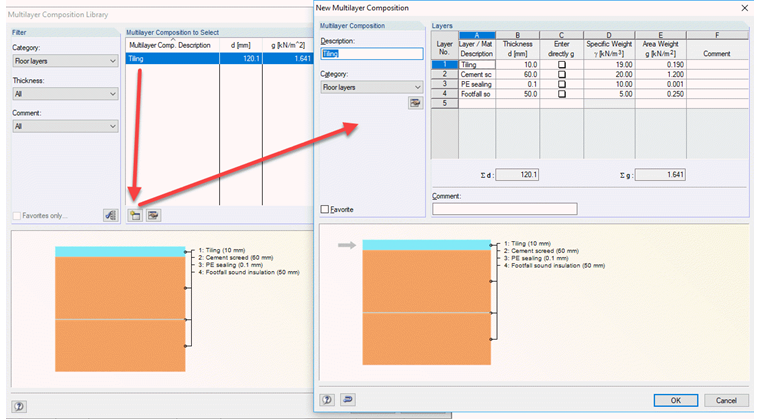

为了避免每个用户创建新的库,可以将用户自定义结构的文件传输到另一台计算机上。 为此,将MultiLayer_User.db3文件复制到目标计算机上的多层组合库的相应目录中。 您可以在“程序选项”下找到相应数据库目录的路径(见图03)。
在RFEM和RSTAB中可以由多层组合生成荷载。 多层组成的数据库中已经包含了一些楼面和屋面结构。 该库可以根据需要进行编辑和扩展。 荷载的类型为“多层组合”,主要适用于面荷载和生成荷载。
为了避免每个用户创建新的库,可以将用户自定义结构的文件传输到另一台计算机上。 为此,将MultiLayer_User.db3文件复制到目标计算机上的多层组合库的相应目录中。 您可以在“程序选项”下找到相应数据库目录的路径(见图03)。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
RFEM 和 RSTAB 模型可以另存为 3D glTF 模型(*.glb 和 *.glTF 格式)。 然后在谷歌或 Baylon 的 3D 查看器中详细查看。 戴上虚拟现实眼镜(例如 Oculus)可以“漫步”在结构中。
您可以使用 JavaScript 将 3D glTF 模型集成到您的网站中(在德儒巴网站上下载模型): “在网络和 AR 中轻松显示交互式 3D 模型” .
