回复:
要在墙中定义洞口和除料,必须先定义洞口的边界线。 这对于平面很容易做到。

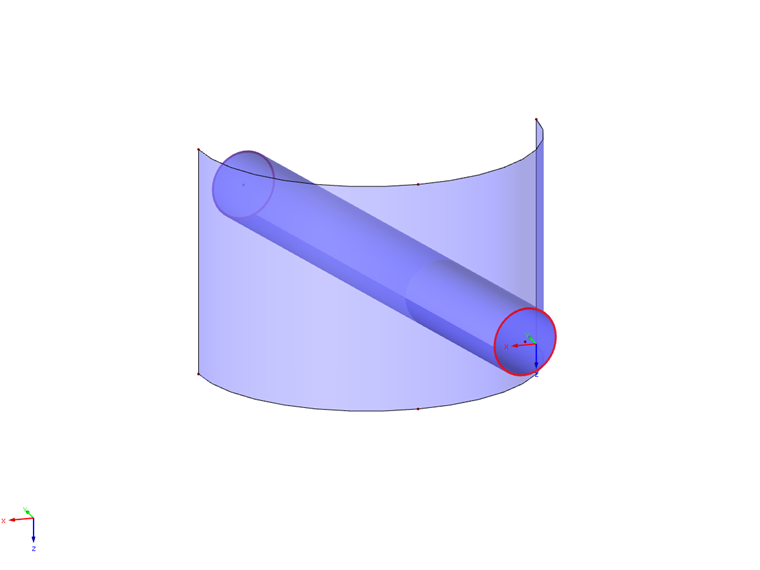

对于曲面,则只能管理相贯,因此并不容易。 首先,在所需的洞口位置创建一个贯穿面的对象。 在这种情况下,它是一个管道。
然后,同时选择面并在上下文菜单中选择“创建相贯”选项。 这将创建相贯曲线。

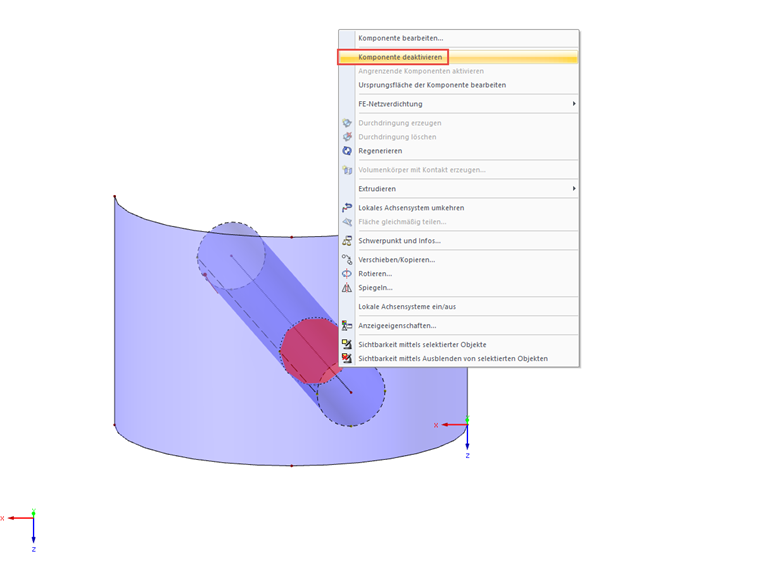

使用“编辑组件”菜单打开“组件”选项卡,在那里您可以显示或隐藏创建的面组件。 要创建洞口,请清除不再需要的激活构件的复选框。
要在墙中定义洞口和除料,必须先定义洞口的边界线。 这对于平面很容易做到。
对于曲面,则只能管理相贯,因此并不容易。 首先,在所需的洞口位置创建一个贯穿面的对象。 在这种情况下,它是一个管道。
然后,同时选择面并在上下文菜单中选择“创建相贯”选项。 这将创建相贯曲线。
使用“编辑组件”菜单打开“组件”选项卡,在那里您可以显示或隐藏创建的面组件。 要创建洞口,请清除不再需要的激活构件的复选框。
