回复:
在 RFEM 中基础面由 5 个参数定义:

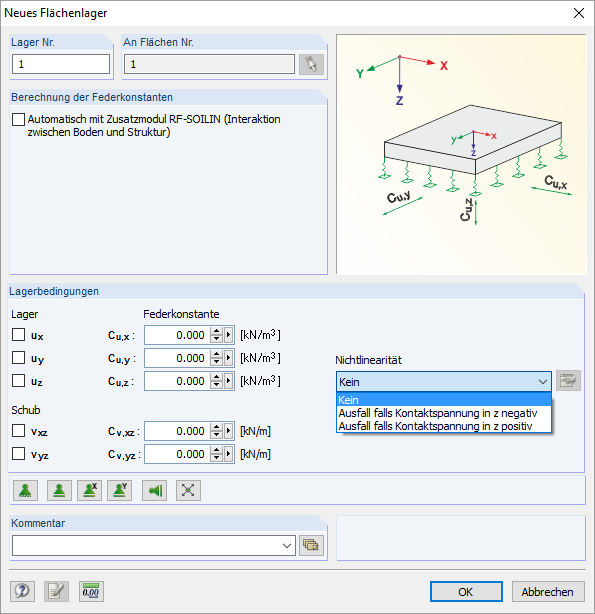

一方面,在与局部面轴相关的方向上有三个路基反力模量(Cu,x 、Cu,y和 Cu,z )。 Cu,z在技术上等于基础的温克勒模量。 这可以取自土壤学专业人士。 该基础也可以被指定为非线性,例如受拉破坏,见图 01。参数 Cu,x和 Cu,y描述基础在相应方向上的水平位移阻力。
另一方面,考虑基础抗剪承载力的参数(Cv,xz和 Cv,yz )也很重要。
在 Cu,z栏中可以输入例如用于基础的地基反力模量,因为基础垂直于面。
在 RFEM 中基础面由 5 个参数定义:
一方面,在与局部面轴相关的方向上有三个路基反力模量(Cu,x 、Cu,y和 Cu,z )。 Cu,z在技术上等于基础的温克勒模量。 这可以取自土壤学专业人士。 该基础也可以被指定为非线性,例如受拉破坏,见图 01。参数 Cu,x和 Cu,y描述基础在相应方向上的水平位移阻力。
