RC 的最大支座反力为零,因为其荷载组合是可变(潜在)荷载组合。 因为所有支座 LC 的支座力都为负,所以 RC 的结果为负。 因此,另一个值为零,因为可能没有 LC 起作用(因此是“潜在的”)。 零的最大值大于任何负值。

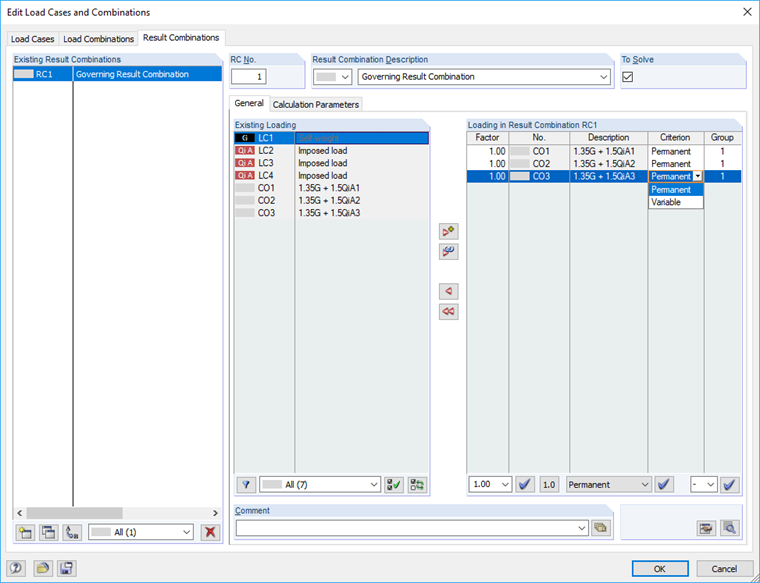

要解决此问题,必须在 RC 中将荷载组合定义为永久:
RC1 = LC1/永久或 LC2/永久或 LC3/永久。
这样,荷载组合 1 到 3 将被比较。 最不利的值总是给出最小值和最大值。
RC 的最大支座反力为零,因为其荷载组合是可变(潜在)荷载组合。 因为所有支座 LC 的支座力都为负,所以 RC 的结果为负。 因此,另一个值为零,因为可能没有 LC 起作用(因此是“潜在的”)。 零的最大值大于任何负值。
要解决此问题,必须在 RC 中将荷载组合定义为永久:
RC1 = LC1/永久或 LC2/永久或 LC3/永久。
这样,荷载组合 1 到 3 将被比较。 最不利的值总是给出最小值和最大值。
