RSTAB 和 RSBUCK 之间临界荷载系数的偏差

在 RSTAB 中按照二阶效应理论计算临界荷载系数，与 RSBUCK 中的结果有很大出入。

回复:

检查 RSTAB 和 RSBUCK 中考虑拉力有利影响的设置是否相同。

RSTAB ermittelt den Verzweigungslastfaktor nach einem nichtlinearen Berechnungsverfahren: Die Belastung wird schrittweise um den Wert der Lastfaktorsteigerung Δk erhöht, bis das System instabil wird. RSKNICK hingegen führt eine lineare Eigenwertanalyse durch. Nichtlinear wirkende Elemente wie ausfallende Stäbe oder Lager können sich daher in RSTAB und RSKNICK unterschiedlich auswirken.

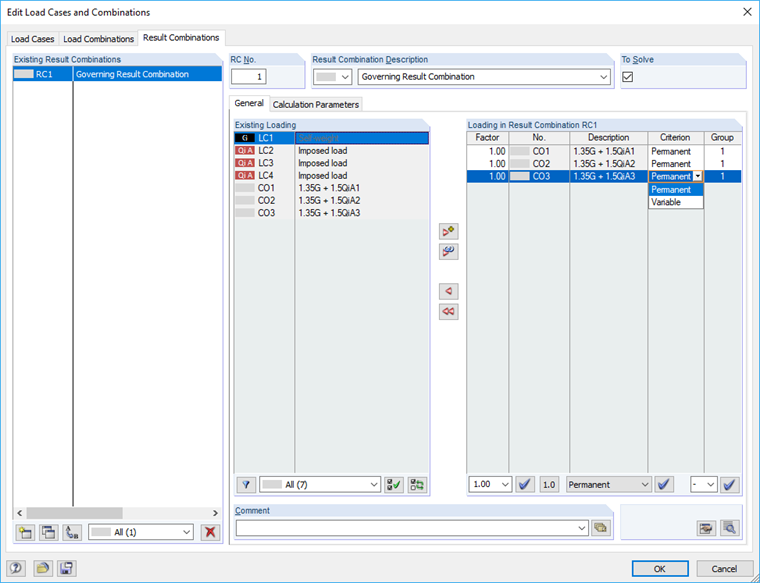

在RSTAB中确定临界荷载系数
在RSTAB中确定临界荷载系数
