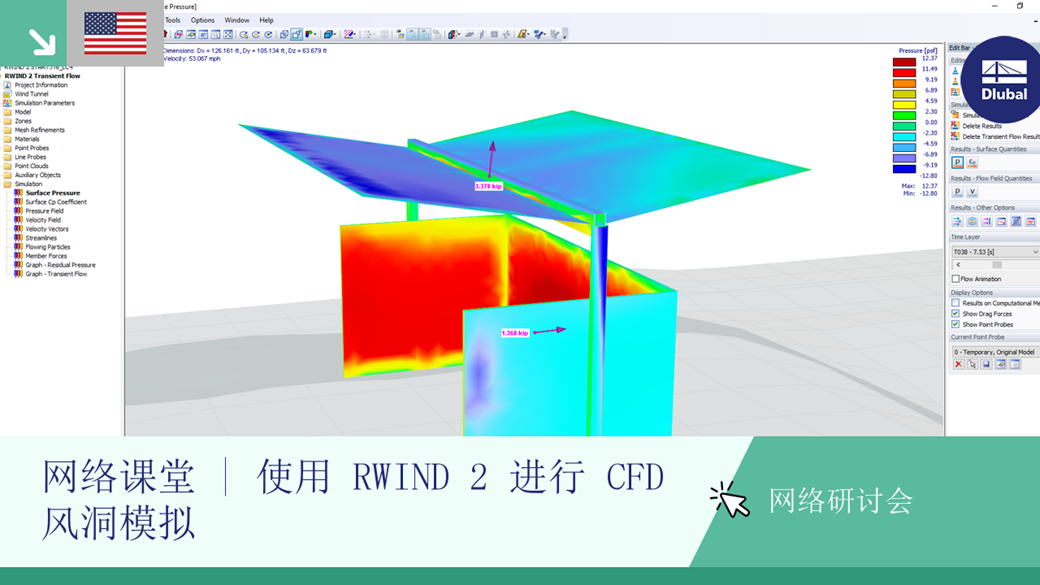

使用 RWIND 2 进行 CFD 风洞模拟（美国）

使用 RWIND 2 和 RFEM 6 现在可以根据实验测量的作用在表面上的风压力来计算风荷载。 基本上有两种插值法来分布面上各个孤立点的风压。 通过适当的方法和参数设置可以得到想要的压力分布。

创建计算流体力学 (CFD) 验证示例是确保模拟结果准确性和可靠性的关键步骤。 此过程涉及将 CFD 模拟的结果与实际场景中的实验或分析数据进行比较。 目的是确保 CFD 模型能够如实地再现它将要模拟的物理现象。 本指南将概述为 CFD 模拟开发验证示例的基本步骤，从选择合适的物理场景到分析和比较结果。 工程师和研究人员只要认真遵循这些步骤，就可以提高 CFD 模型的可靠性，为其在空气动力学、航空航天和环境研究等领域的有效应用铺平道路。

风向影响着计算流体动力学（CFD）模拟的结果以及建筑物和基础设施的结构设计。 它是评估风荷载与结构相互作用的一种决定性系数，它会影响风压的分布，从而影响结构的响应。 了解风向的影响对于进行结构设计可以承受多变风力，确保结构的安全和耐久性至关重要。 简而言之，风向有助于对 CFD 模拟进行微调，并指导结构设计原则，以获得最佳性能和抵抗风致影响的能力。

现在，可以对 RFEM 6 结构模型的各个位置指定风压实测值，这些值经 RWIND 2 处理后，在 RFEM 6 的结构分析中作为风荷载使用。

您可以在下文中了解如何应用这些实验值： 使用 RWIND 2 和 RFEM 6 对风荷载进行静力分析

RWIND 的计算结果可以直接显示在主程序中。 在“结果”导航器中，从上面的列表中选择“风洞模拟分析”结果类型。

目前可以查看以下 RWIND 计算结果：

• 压力
• 压力系数 Cp
• 壁面距离 y+

转到说明视频

使用 RWIND 2 Pro，您可以轻松地将渗透性应用于面。 您只需要定义

• 达西系数 D
• 惯性系数 I
• 多孔介质沿流动方向的长度 L,

定义多孔区域前面和后面之间的压力约束。 通过该设置，您将得到一个流经该区域的流动，并在该区域的两侧显示一个由两部分组成的结果。

但这还不是全部。 此外，简化模型的生成过程中会识别渗透区，并考虑模型涂层中的相应洞口。 您可以不用对多孔单元进行精细的几何建模吗？ 可以理解 - 那么我们有个好消息！ 通过完全定义渗透率参数，您可以完全避免这种不愉快的过程。 使用此功能可以模拟透水脚手架篷布、防尘帘、网状结构等，您会惊叹不已！
