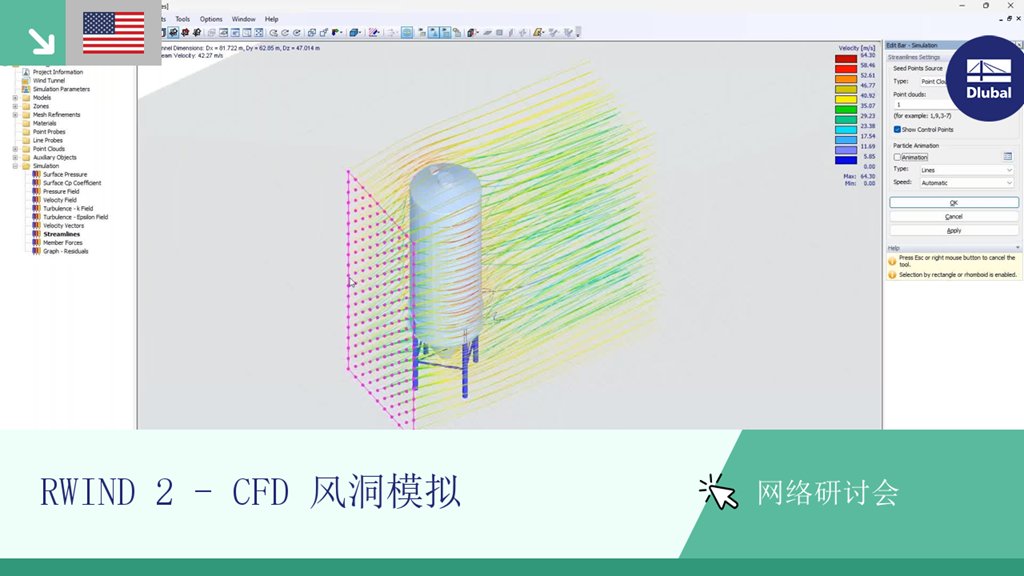

网络课堂 | RWIND 2 - CFD 风洞模拟

使用 RWIND 2 和 RFEM 6 现在可以根据实验测量的作用在表面上的风压力来计算风荷载。 基本上有两种插值法来分布面上各个孤立点的风压。 通过适当的方法和参数设置可以得到想要的压力分布。

RWIND 2 是一款专门针对建筑风工程的 CFD 软件。 风流数值模拟可以在任何建筑物周围进行，包括不规则或独特的几何类型，以确定面和杆件上的风荷载。 RWIND 2 可以与 RFEM/RSTAB 集成进行结构分析和设计，也可以作为独立应用程序进行集成。

在结构工程中，预测湍流对结构的影响对结构的安全和性能至关重要。 计算流体动力学 (CFD) 中的湍流建模可以帮助模拟这些相互作用。 工程师们必须在平衡效率、准确性和适用性之间选择实用的湍流模型。 常见的模型包括雷诺平均纳维-Stokes (RANS)、非定常雷诺平均纳维-Stokes (URANS) 和延迟分离涡模拟(DDES)。 RANS 对于稳态流动具有稳健且经济的计算方法，URANS 可以捕捉中等不稳定性的时变现象，DDES 是 RANS 和大湍流模拟（LES）的组合，可以解决复杂的湍流结构。 了解每个模型的优点和局限性有助于工程师选择最适合其应用的方法。

RWIND 的计算结果可以直接显示在主程序中。 在“结果”导航器中，从上面的列表中选择“风洞模拟分析”结果类型。

目前可以查看以下 RWIND 计算结果：

• 压力
• 压力系数 Cp
• 壁面距离 y+

转到说明视频

在 RFEM 和 RSTAB 中可以查看风洞模拟计算得出的结果，如风压、风速、湍流动能和湍流耗散率。

用户可以根据需要定义平面显示结果。

• 转到说明视频

使用 RWIND 2 Pro，您可以轻松地将渗透性应用于面。 您只需要定义

• 达西系数 D
• 惯性系数 I
• 多孔介质沿流动方向的长度 L,

定义多孔区域前面和后面之间的压力约束。 通过该设置，您将得到一个流经该区域的流动，并在该区域的两侧显示一个由两部分组成的结果。

但这还不是全部。 此外，简化模型的生成过程中会识别渗透区，并考虑模型涂层中的相应洞口。 您可以不用对多孔单元进行精细的几何建模吗？ 可以理解 - 那么我们有个好消息！ 通过完全定义渗透率参数，您可以完全避免这种不愉快的过程。 使用此功能可以模拟透水脚手架篷布、防尘帘、网状结构等，您会惊叹不已！
