问题：
为什么在图形上显示的支座反力方向与基于表格结果输出的预期相反？
答案：
由于施加的静荷载，在导航器 - 结果选项卡中的支座反力将以图形方式激活。 这些是在支座上抵抗施加的荷载的相同和相反的力。 所有大小均为正，箭头表示反力方向。
但是，在静力分析 - 结果（按节点） - 支座力选项卡中，您会注意到虽然大小与图形显示的大小相同，但符号相反。 这是因为在表格中给出了“力”与上面解释的以图形方式显示的“反力”之间的直接关系。

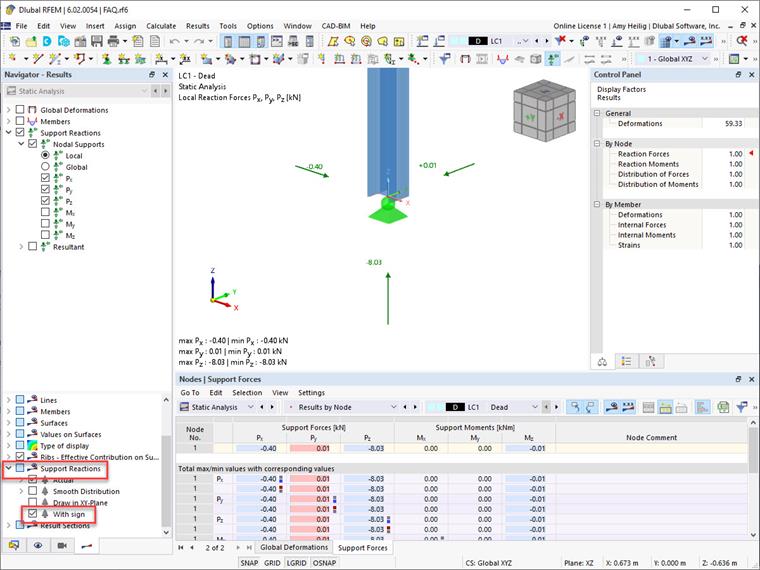

用户可以在导航器 - 结果选项卡 - 支座反力 - 带标志下以图形方式打开表格标志。
► 图像 | 支座反力和符号选项 https://www.dlubal.com/zh/img/038922
