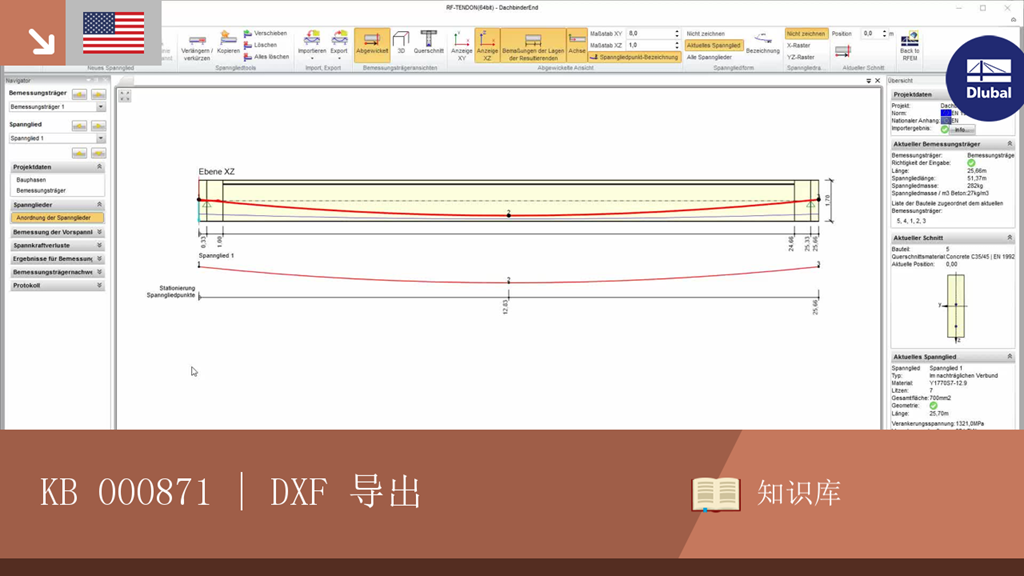

在RF-TENDON中确定最终预应力钢筋的几何尺寸后,将模型导出到CAD程序中将非常有用。 在该模块中可以导出.dxf文件格式的文件。 通过在工作区上单击鼠标右键,可以选择导出功能。 在选择DXF格式和存储位置后,可以进行其他设置。
您有什么问题想问的吗?
![DXF 导出](/zh/webimage/010278/2424234/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Nachdem in RF-TENDON die endgültige Spanngliedgeometrie ermittelt wurde, kann der Export in ein CAD-Programm nützlich sein. Dazu steht unter anderem der Export in das Dateiformat .dxf zur Verfügung. Die Exportfunktion ist über einen Rechtsklick in den Arbeitsbereich auswählbar. Nach der Auswahl des DXF-Formats und des Speicherorts können zusätzliche Einstellungen vorgenommen werden.
