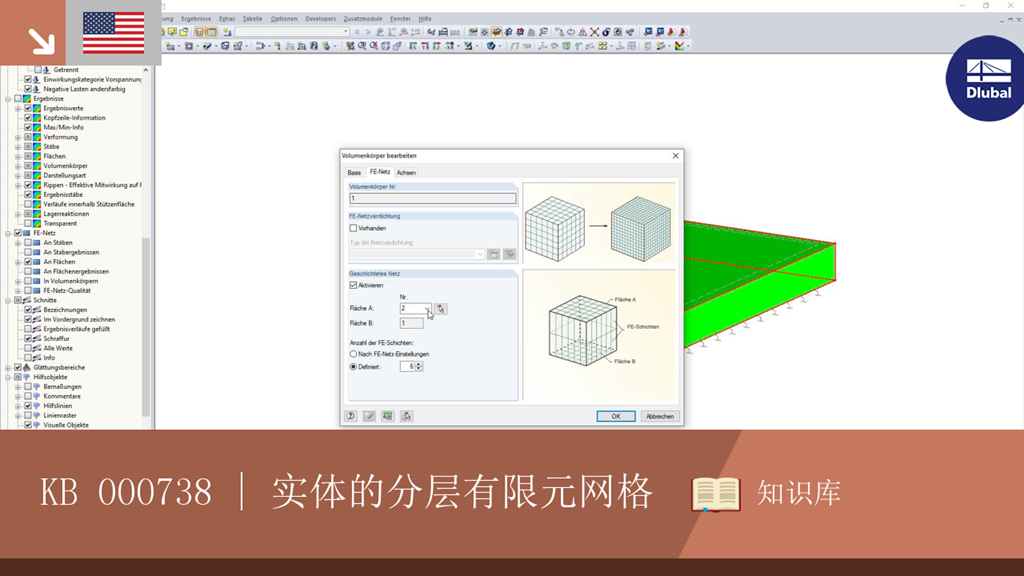

对于实体,还有有限元网格的设置。 除了整体性的有限元网格细化之外,还可以排列分层的有限元网格。 在该选项中,可以在两个平行面之间进行定义的有限元单元划分。 该选项特别适用于非常大的实体几何体和较小的高度。
您有什么问题想问的吗?
![实体的分层有限元网格](/zh/webimage/010377/3027735/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Bei Volumenkörpern besteht eine weitere Option der FE-Netz-Einstellung. Es ist möglich, neben einer ganzheitlichen FE-Netzverdichtung ein geschichtetes FE-Netz anzuordnen. Bei dieser Option kann eine definierte Teilung des Volumenkörpers mit FE-Elementen zwischen zwei parallel liegenden Flächen vorgenommen werden. Diese Option eignet sich speziell für sehr ausgedehnte Volumen-Geometrien mit geringer Höhe.
![显示有限元网格质量](/zh/webimage/010170/2423298/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Als Hilfsmittel bei statischen Berechnungen von flächigen Bauteilen besteht in RFEM die Möglichkeit der Anzeige der FE-Netz-Qualität. Hierbei wird eine interne Kontrolle der erzeugten FE-Elemente für definierte Kriterien durchgeführt.
![有限元网格设置的选项](/zh/webimage/010208/2423629/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
在 RF-GLASS 中对玻璃板进行建模和设计时,有两种不同的有限元网格设置选项。
![结果值的显示变形](/zh/webimage/010258/3042978/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Um eine übersichtlichere Darstellung der Ergebniswerte zu erzielen, können verschiedene Einstellungen vorgenommen werden. Einige Anwender stört beispielsweise der weiße Hintergrund in den Textblasen. Dieser Hintergrund kann in den "Anzeigeeigenschaften" über die Transparenz und über die Hintergrundfarbe gesteuert werden.
![功能部件 002423 | 结果以实体表示](/zh/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
实体应力的结果可以在有限元中显示为彩色的三维点。
![Checkbox "Anzahl der Laststufen"](/zh/webimage/006820/474759/Laststufen.png?mw=512&hash=86a97661327f3d8358af87ea81e03bce82a18fd1)
如果取消激活'荷载增量步的数目'复选框,那么在 RFEM 中将自动确定荷载增量的数目,以便有效地解决非线性问题。
所使用的方法是基于启发式算法。
![Adaptive Netzverdichtung](/zh/webimage/006819/474662/Adaptive_Netzverdichtung.png?mw=512&hash=5315fbfdc9d3d47616aaaacb7247316444ef977b)
有了该功能,就能实现面上有限元网格自动细化 网格细化是逐步进行的, 在每一步中都根据与上一步计算结果的误差重新创建有限元网格。 数值误差是根据面单元的结果进行评估的,并基于能量公式 Zienkiewicz-Zhu。
该错误评估是针对一阶分析进行的。 我们选择一个荷载工况(或荷载组合)来生成有限元网格。 有限元网格用于所有计算。
![Ablauf der Berechnung mit Diagramm der Verformungen](/zh/webimage/007161/1593176/000038-en-png-png.png?mw=512&hash=867d00d27b9c598fd9d9f4ce4b0ae410d31d22b5)
方程求解器包括优化的有限元网格生成器,并支持最新的多核处理器和 64 位技术。 它可以使用多个处理器并行计算线性荷载工况和荷载组合,而不会对 RAM 提出额外要求: 刚度矩阵只需建立一次。 64 位技术和增强的 RAM 选项允许使用快速直接的方程求解器计算复杂结构体系。
变形的发展过程会在计算过程中以图形方式显示。 这样可以很容易地评估收敛行为。
