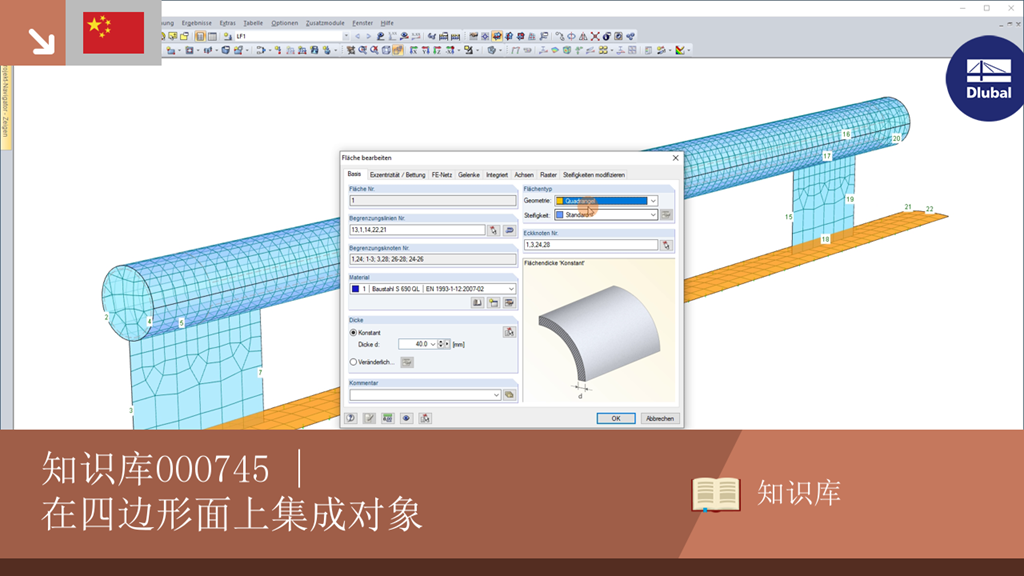

在RFEM中,如果面创建了共同的边界线,那么这些面会自动连接。 如果一个面的定义线位于另一个面中,则线将自动集成到该面中,前提是它是一个平面。 然而对于四边形的面,自动的对象检测将是相对复杂的。 因此将停用相关功能。 集成对象必须手动指定。 RFEM提供了一个简化四边形面集成化的选项。
您有什么问题想问的吗?
![在四边形面上自动集成对象](/zh/webimage/010370/2425028/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
In RFEM sind Flächen automatisch verbunden, wenn sie gemeinsame Randlinien aufweisen. Falls die Definitionslinie einer Fläche in einer anderen Fläche liegt, wird sie automatisch in diese Fläche integriert, sofern es sich um eine ebene Fläche handelt. Bei Quadrangelflächen hingegen wäre die automatische Objekterkennung relativ aufwendig. Daher ist die entsprechende Funktion gesperrt. Die integrierten Objekte sind manuell anzugeben.
