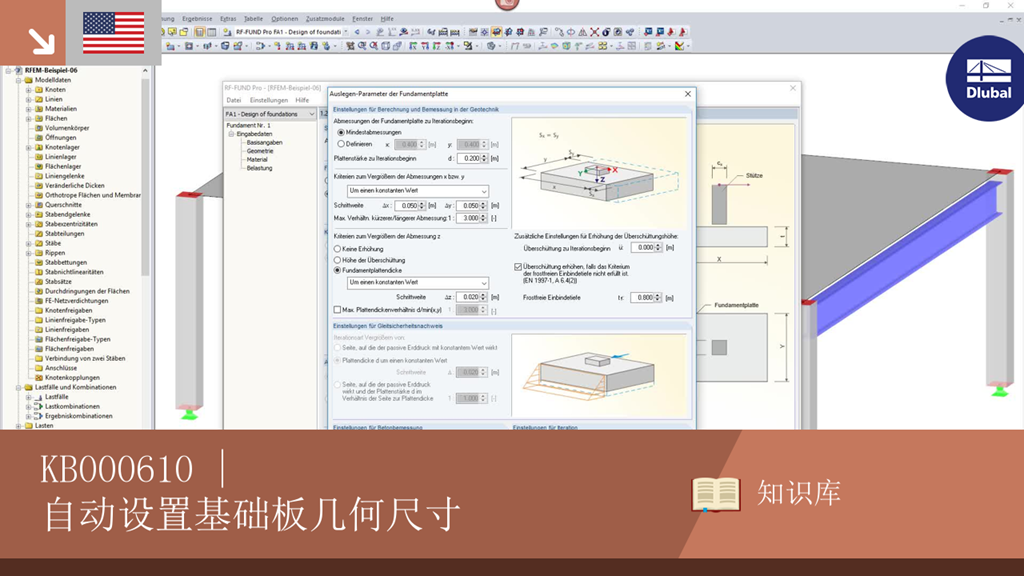

在附加模块RF-/FOUNDATION Pro中可以选择自动选择计算几何尺寸的基础板。 在例如基础板设计参数对话框中可以指定基础面积和基础板厚度增加的增量。 为了平衡岩土工程设计的需要,您也可以自动添加覆盖。
KB000610 | 自动设置基础板几何尺寸
链接
您有什么问题想问的吗?
![自动设置基础几何尺寸的尺寸](/zh/webimage/010465/2983861/ENG.png?mw=512&hash=fcc08566226b0d335f8000d284cb96cd5a77894b)
Im Zusatzmodul RF-/FUND Pro kann die automatische Dimensionierung der Fundamentplattengeometrie ausgewählt werden. Im Dialog für die Auslegungsparameter der Fundamentplatte kann man beispielsweise die Schrittweite für die Vergrößerung der Sohlfläche und der Fundamentplattendicke vorgegeben. Auch eine automatische Erhöhung der Überschüttung zur stabilisierenden Wirkung bei den geotechnischen Nachweisen ist möglich.
![激活模块详细信息中的无筋基础](/zh/webimage/010479/2983695/001_ENG_.png?mw=512&hash=1c7a6f7849b4c15fd62d39de959a841d88f6d2f0)
在 RF-/FOUNDATION Pro 中还可以按照欧洲规范 EN 1992-1-1 [1] 中章节 12.9.3 计算未配筋的基础板。 为此,在“详细信息”对话框的“基础板”部分中勾选“不按照 12.9.3 的抗弯配筋”复选框。
![导入/导出基础模板](/zh/webimage/010173/2423320/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Fundamente lassen sich mit ihren Abmessungen in einer benutzerdefinierten Bibliothek als Vorlage abspeichern.
![基础模板数据库](/zh/webimage/010191/3063149/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
![功能 002828 | 楼板和墙体的抗火设计按照简化表格法](/zh/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
![功能 002826 | 冲切钢筋](/zh/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
![功能 002691 | 柱的简化抗火验算按照 5.3.2,对于梁,按照 5.3.2到 5.6, EN 1992-1-2](/zh/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
