问题:

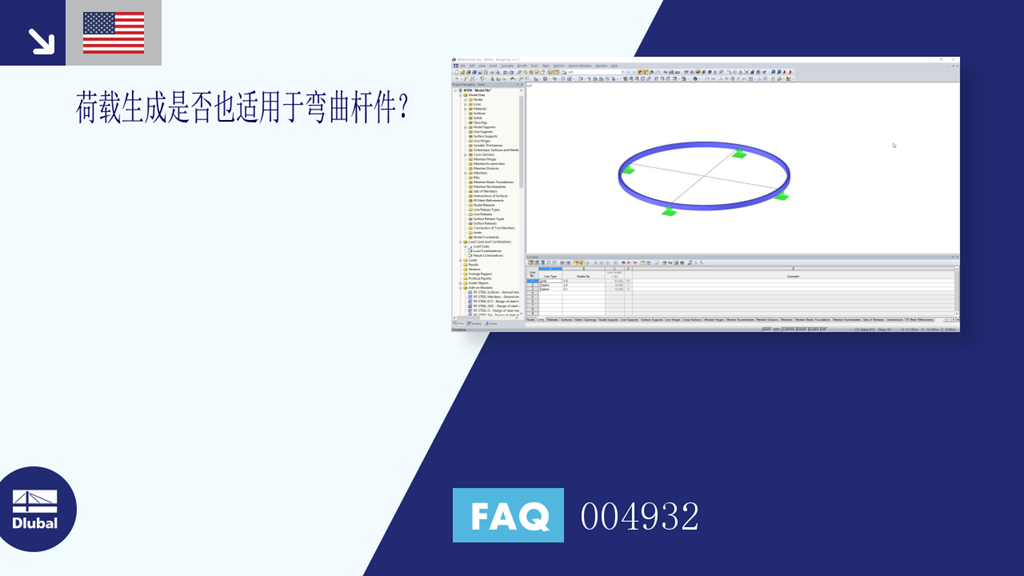

荷载生成是否也适用于弯曲杆件?
答案:
不可以,荷载生成功能,例如“通过平面在杆件上施加面荷载”,仅适用于直杆或铰接直杆。
如有必要,弯曲杆件可以转换为多边形杆件,如下所示:
将弯曲杆件除以所需的中间节点数目
(在杆件上单击鼠标右键 → 划分杆件)。
选择所有弯曲杆件。
在表格中,将线类型从“圆弧”更改为“多段线”。
如有必要,请使用“仅显示所选对象”功能,见图 01。
更改表格中顶部的线类型。
选择所有行 → 用鼠标右键 → "设置",见图 02。
生成荷载
