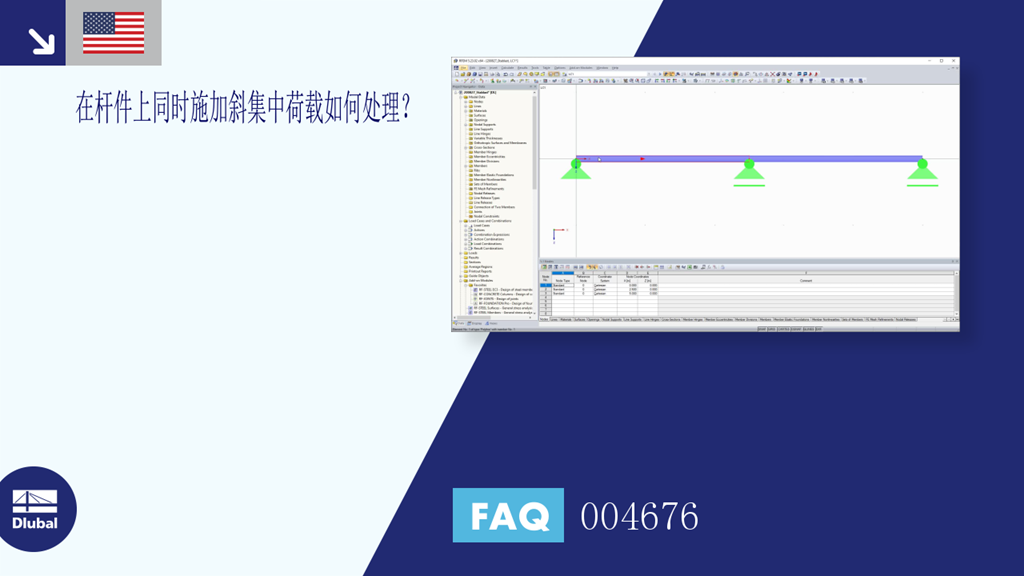

问题:
在杆件上同时施加斜集中荷载如何处理?
答案:
使用杆件右键菜单中的“'在线'创建节点”可以创建不划分杆件的节点。
使用该节点类型可以避免将一条线分成两段。 节点参数δ表示到线的始端节点的相对距离。 在线上定义节点可以实现在线的任意位置上施加节点荷载或强制生成一个有限元节点。
然后,可以像往常一样将节点荷载从任意角度施加到该节点上。
正如您可以检查的那样,力的作用与预期的一样。
问题:
在杆件上同时施加斜集中荷载如何处理?
答案:
使用杆件右键菜单中的“'在线'创建节点”可以创建不划分杆件的节点。
使用该节点类型可以避免将一条线分成两段。 节点参数δ表示到线的始端节点的相对距离。 在线上定义节点可以实现在线的任意位置上施加节点荷载或强制生成一个有限元节点。
然后,可以像往常一样将节点荷载从任意角度施加到该节点上。
正如您可以检查的那样,力的作用与预期的一样。
在正常使用极限状态配置中可以调整截面的各种设计参数。 在那里可以控制变形和裂缝宽度分析中应用的截面条件。
可以激活以下设置:
在'编辑杆件'下的'设计支座和挠度'选项卡中,可以使用优化的输入窗口对杆件进行明确分段。 程序会自动使用悬臂梁或单跨支座梁的变形极限。
通过在杆件始端、末端和中间节点上定义相应方向的设计支座,程序会自动识别允许变形所涉及的构件和构件长度。 根据计算支座,它会自动识别是梁还是悬臂梁。 不再需要像以前的版本 (RFEM 5) 中那样手动分配。
使用'用户自定义长度'选项,可以在表格中修改参考长度。 始终默认使用相应的构件长度。 如果参照长度与杆件长度有偏差(例如弯曲杆件),则可以进行调整。
此外,该功能还有助于清晰地显示结果。 用户可以使用【裁剪平面】来剖切模型,为模型创建剖视图。 用户可以通过勾选“修改”后的平面内容, 这样,您可以清楚简单地显示例如相贯或实体的结果。
实体应力的结果可以在有限元中显示为彩色的三维点。
