问题:

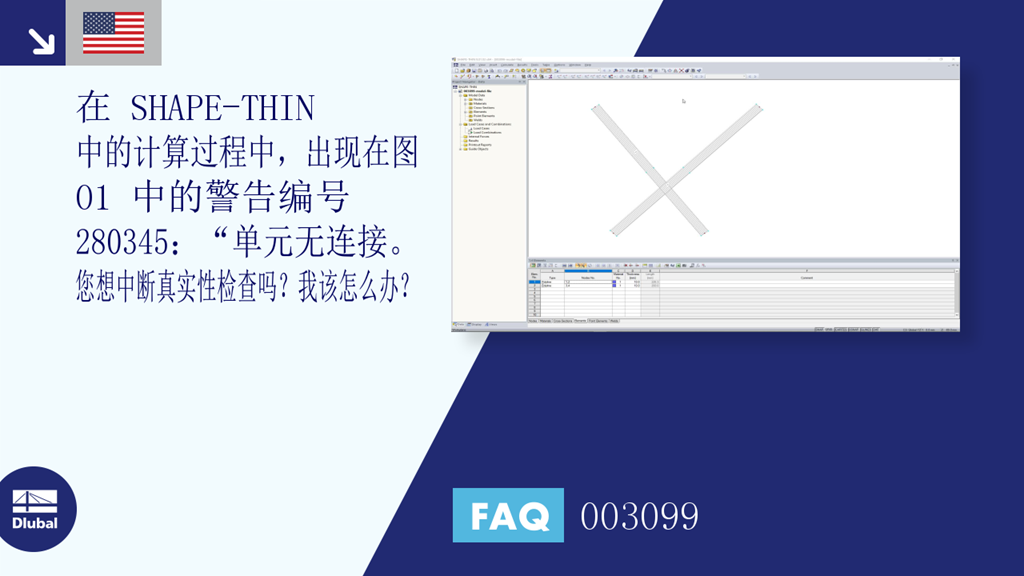

在 SHAPE‑THIN 中的计算过程中,出现在图 01 中的警告编号 280345:“单元无连接。 您想中断真实性检查吗?我该怎么办?
答案:
可以使用“连接线/杆件”工具连接单元。 为此选择菜单选项工具 → 连接线/杆件或使用工具栏中的相应按钮。 在工作窗口中,只需在应连接单元的区域内绘制一个窗口(见图 02)。 没有必要完全捕捉对象。
问题:
在 SHAPE‑THIN 中的计算过程中,出现在图 01 中的警告编号 280345:“单元无连接。 您想中断真实性检查吗?我该怎么办?
答案:
可以使用“连接线/杆件”工具连接单元。 为此选择菜单选项工具 → 连接线/杆件或使用工具栏中的相应按钮。 在工作窗口中,只需在应连接单元的区域内绘制一个窗口(见图 02)。 没有必要完全捕捉对象。
使用 SHAPE-THIN 可根据 EN 1993-1-3 和 EN 1993-1-5 计算冷弯薄壁型钢截面的有效截面。 可选检查在 EN 1993-1-3 的 5.2 节中规定的截面几何尺寸限制条件。
按照折减宽度的方法考虑板件局部屈曲,并且根据 EN 1993-1-3 第 5.5 节考虑加劲截面加劲肋的可能屈曲(畸变屈曲)。
可以选择迭代计算来优化有效截面。
可以图形方式显示有效截面。
在技术文章"按照 EN 1993-1-3 进行冷弯薄壁 C 型截面设计"中,详细介绍了如何使用 SHAPE-THIN 和 RF-/STEEL Cold-Formed Sections 对冷弯薄壁型钢进行设计。
按照 EN 1993-1-3 进行冷弯薄壁 C 型截面设计 更多关于 RF-STEEL Cold-Formed Sections在 SHAPE-THIN 8 中按照规范 EN 1993-1-5 中章节 4.5 计算纵向加固屈曲区域的有效截面。
对至少有三个纵向加劲的屈曲区的临界屈曲应力的计算根据规范 EN 1993-1-5 中附录 A.1 ,对至少有一个或两个纵向加劲的屈曲区的计算根据规范 EN 1993-1-5 中附录 A.2受压区的加劲肋。 此外还要对加固进行抗扭计算。
在 RFEM、RSTAB 和 ShapeThin 的材料库中含有按照澳大利亚规范 AS/NZS 4600:2005 规定的钢材。
