问题:

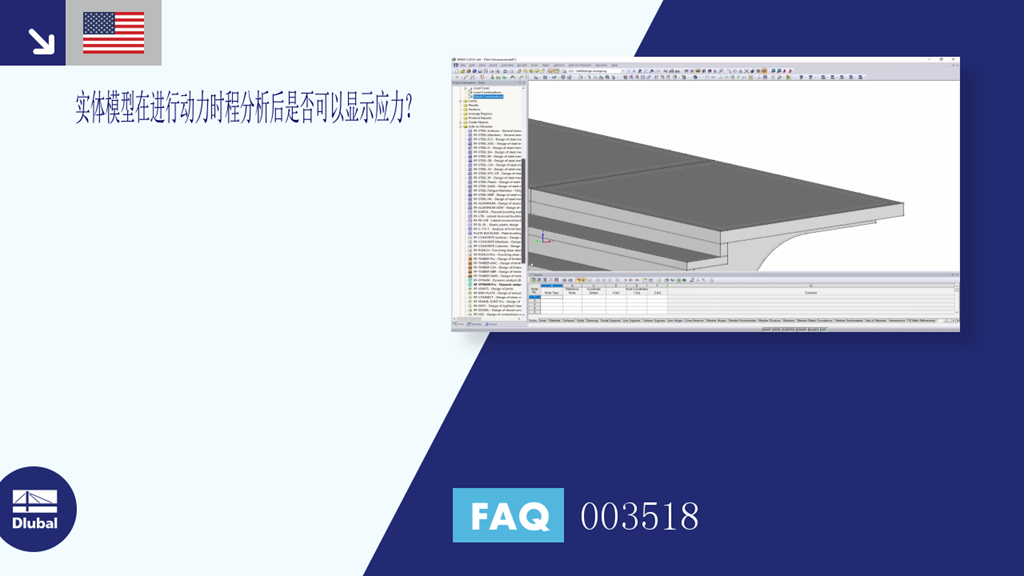

经过动力时程分析后,是否可以显示实体模型的应力?
答案:
在附加模块RF-DYNAM Pro的结果表中没有显示实体的应力。 为了显示应力和内力,必须将结果导出到荷载工况或结果组合中。 然后,您可以像往常一样在荷载工况或结果组合中查看结果。
问题:
经过动力时程分析后,是否可以显示实体模型的应力?
答案:
在附加模块RF-DYNAM Pro的结果表中没有显示实体的应力。 为了显示应力和内力,必须将结果导出到荷载工况或结果组合中。 然后,您可以像往常一样在荷载工况或结果组合中查看结果。
