Dipl.-Ing. （FH）安迪·科（Andy Kohl）
2019-06-24

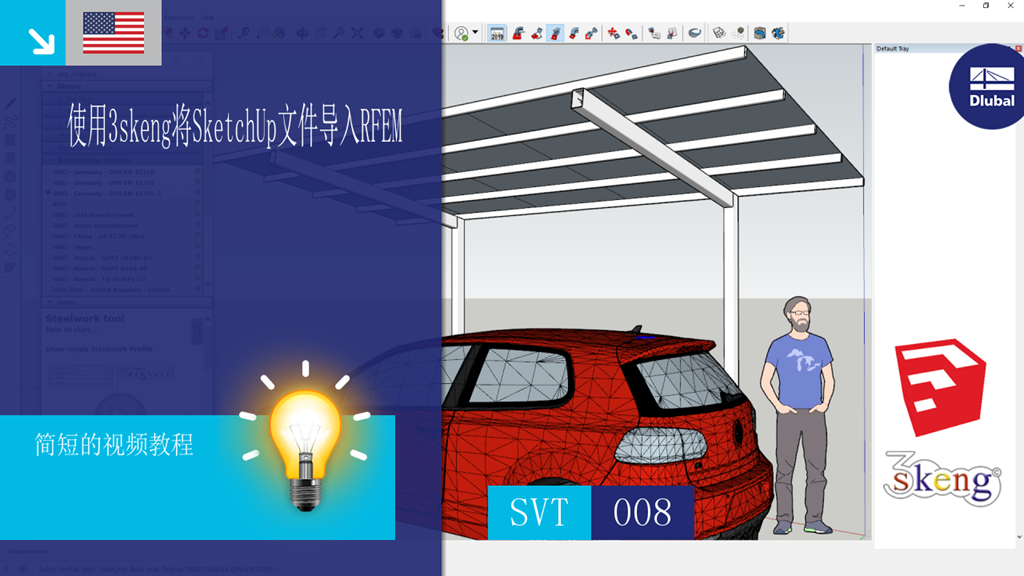

SVT 008 | 使用3skeng将SketchUp文件导入RFEM

SVT|008

该视频演示了如何使用3skeng Steelwork Tool将SketchUp模型导出到Dlubal Software。 通过IFC接口将车棚模型导入到有限元分析软件RFEM或结构框架程序RSTAB中。

使用3skeng软件可以在SketchUp中创建钢结构模型，并导出针对Dlubal优化的IFC文件。 例如，在RFEM中为结构分析准备了车棚结构。
