FEA LTB 分析中梁连接细节的重要性

FEA LTB 分析中梁连接细节的重要性

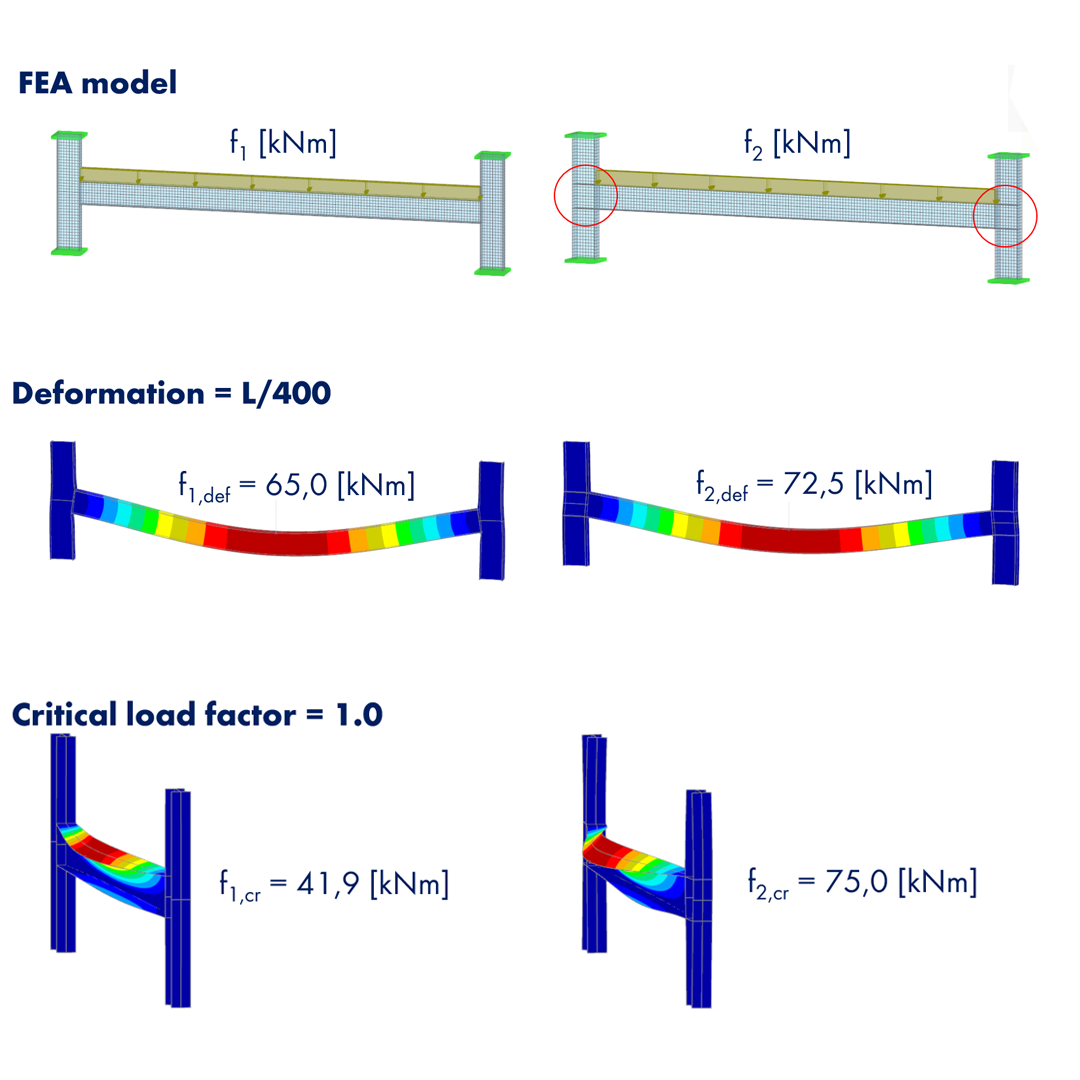

梁连接处的边界条件可以对结构的弯扭屈曲 (LTB) 行为产生重大影响。 我们使用在两根连续的柱子之间约束的梁 IPE 400，通过面有限元模型来研究这种效应。

例题中分析了两种边界条件的配置：
十
2Menu 刚性连接到 𝘀𝘁𝑑𝑘 柱翼缘

在第二种配置中添加加劲肋显着增加了节点的初始刚度，减少了变形，并提高了整体抗弯屈服力。 在 RFEM 中的分析结果表明，适当的加劲肋不仅可以改善腹板弯矩连接(例如腹板)，还可以改善整个结构的稳定性。 👘😃
