溜冰场屋盖结构，Pasta Island，叶尔加瓦市，拉脱维亚

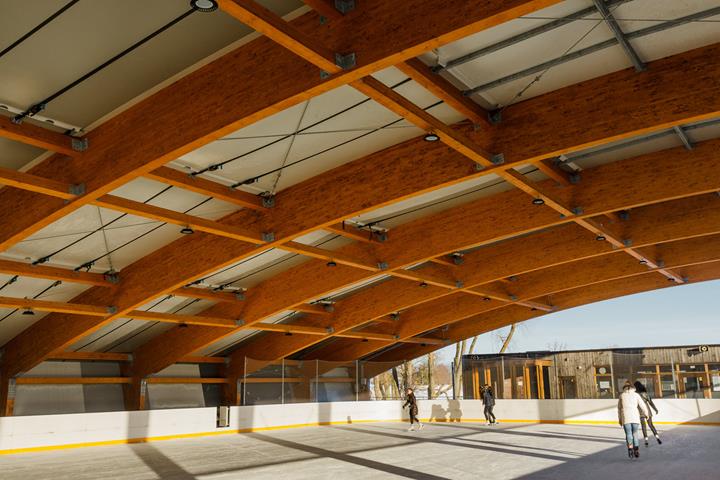

位于拉脱维亚的叶尔加瓦市，在原有大型露天溜冰场需建设大型木结构屋盖结构。 该建筑位于 Pasta Island - 一个休闲，文化和社交活动的多功能场所。

Überdachung der Freiluft-Eisbahn, Pasta Island, Jelgava, Lettland
603x
木结构屋顶

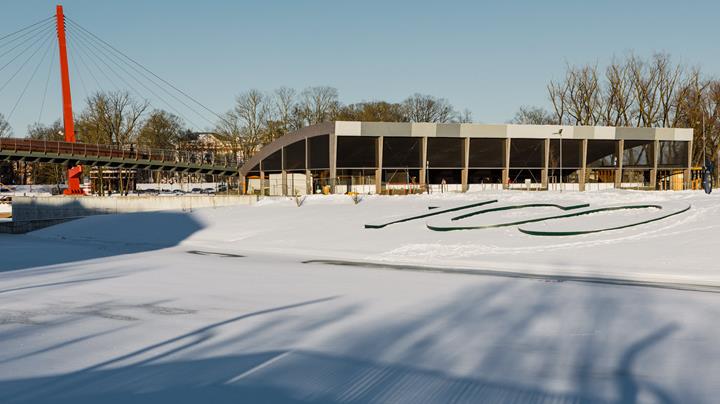

由于溜冰场毗邻一座现有的人行天桥和建筑物，所以屋顶的形状和外观需要与周围环境很好地融合。 屋面结构选择了弯曲的层板胶合木屋面。

框架结构

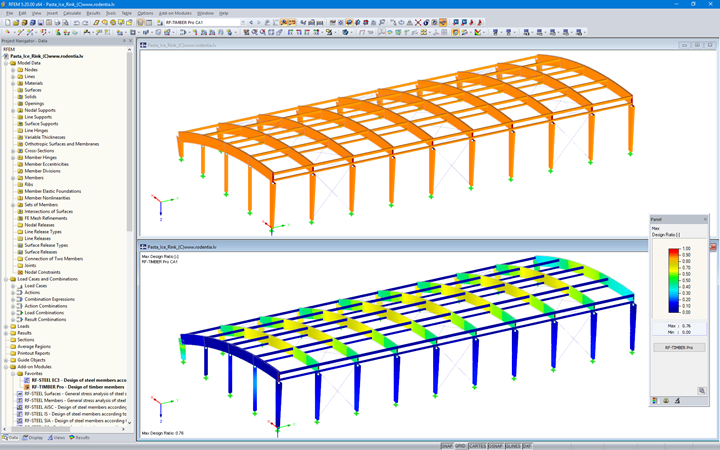

屋顶结构包括一个由多根柱子支撑的部分框架。 在结构的下部有一个变截面柱，该柱刚性连接到弯曲的顶梁。 在较高的一侧，由固定变截面柱支撑。 侧向支撑系统由三跨圆杆 X 形支撑组成。

屋顶总高度（较高的一侧）为 21 米，而较低的一侧为 9 英尺（约 1.7 厘米）。 下部为膜结构封闭。

屋面结构在 2018 年获得了 1 在拉脱维亚举办的年度建筑“年度建筑”大奖中获得木结构第一名。

业主 叶尔加瓦市，拉脱维亚
www.jelgava.lv
建筑设计 IK Inetas Bukas arhitekta prakse，拉脱维亚
结构工程 Rodentia SIA, Latvia
安装施工 IgateBūveSIA，拉脱维亚
www.igatebuve.lv
制造商 IKTK SIA，拉脱维亚
www.iktk.lv

项目说明

模型数据

节点数目： 229
线的数目 317
杆件数目： 317
荷载工况数目 14
荷载组合数目 312
结果组合数目 3
总重量 51,420 t
翘曲区域尺寸 23.353 x 46.995 x 7.094 m
软件版本 5.20.00
