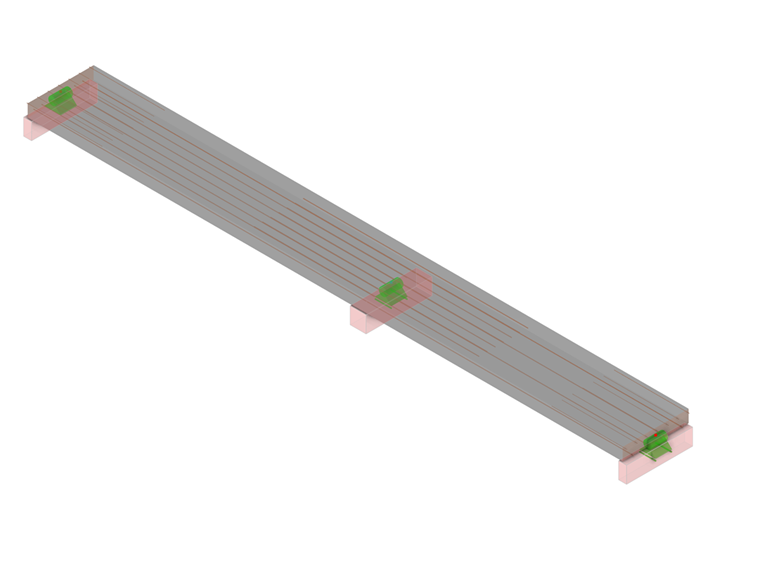

建筑物内部的钢筋混凝土板应设计为 1.0 m 带杆件。 楼板为单轴跨接,贯穿两跨。 板通过可自由转动的支座固定在砌体墙上。 中间的支座宽度为 240 mm,边缘的两个支座宽度为 120 mm。 两跨均承受 C 类外加荷载: 集会区。
VE1021 |在 RSTAB 中设计的单轴跨接混凝土楼板
下载
您有什么问题想问的吗?
![标高 1 设计 - 承载能力极限状态配置](/zh/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
对于较大的应力变化范围和较大的荷载变化幅度的作用力,必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下,混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。
![钢纤维混凝土板](/zh/webimage/041372/3534262/Modellbild_Stahlfaserbetonplatte_2.png?mw=512&hash=6ea606fd7627bc9cb2c12bf354831b59d98fe4b8)
本文以钢纤维混凝土板为例,为您介绍使用不同的积分方法和不同的积分点数对计算结果的影响。
![跨度基于 [1] 中的图 5.2](/zh/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
为了在 RFEM 6 和“混凝土设计”模块中正确设计梁或 T 形梁,确定带肋杆件的“翼缘宽度”非常重要。 本文介绍了两跨梁的输入选项以及根据 EN 1992-1-1 计算翼缘尺寸。
![知识库 001825 | 施工阶段分析网络服务和应用程序编程接口](/zh/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
如果计算规则的结构,输入通常并不复杂,但非常耗时。 自动化输入可以节省宝贵的时间。 本例中的任务是将房屋的楼层视为独立的施工阶段。 必须使用 C# 程序输入,这样用户就不必手动输入各个楼层的元素。
![功能 002670 | 疲劳验算按照 EN 1992-1-1 第 6.8 章](/zh/webimage/043976/3610239/43976.png?mw=512&hash=e0ff3b74cd1dd2fb09a7a91ea4ff77ee31ee23d5)
使用“混凝土设计”模块,您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。
在设计配置中可以选择两种疲劳设计方法或设计水平:
- 设计等级 1: 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2): 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式,对于频遇作用组合,采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定,通过容许应力的上限和下限来确定。
- 分析水平 2: 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算): 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用Qfat ,
![功能 002671 | 按照欧洲规范 EC 8 对钢筋混凝土构件进行抗震设计](/zh/webimage/043980/3609964/43980.png?mw=512&hash=6b308b2caaa2cf5340fbd88a9ea7eb2e201e6890)
在混凝土设计模块中,可以按照欧洲规范 EC 8 对钢筋混凝土杆件进行抗震设计。 其中包括以下功能:
- 抗震设计配置
- 延性等级 DCL、DCM、DCH 的区别
- 从动力分析传递行为系数的选项
- 检查性能系数的限值
- 能力设计 "强柱-弱梁"
- 弯曲延性系数的详细说明和特殊规则
- 局部延性的细化和特殊规则
![功能 002828 | 楼板和墙体的抗火设计按照简化表格法](/zh/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
![功能 002826 | 冲切钢筋](/zh/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
