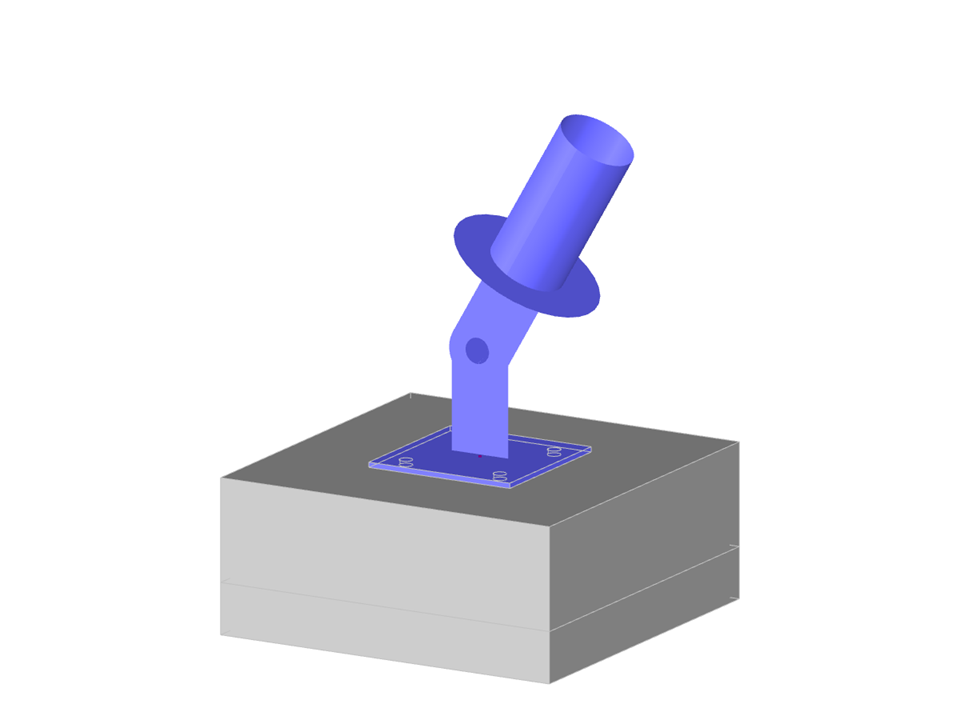

铰接柱锚固板
块参数可动态编辑 | |
节点数目: | 95 |
线的数目 | 69 |
杆件数目: | 6 |
面的数目: | 38 |
实体数目 | 3 |
总重量 | 0,399 t |
翘曲区域尺寸 | 0.727 x 0.700 x 1.042 m |
软件版本 | 5.26.02 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
