对钢桁架桥的几何尺寸进行参数化设置,包括按照 AASHTO 桥梁规范规定的荷载和荷载组合。
模型由德儒巴技术团队创建。 在德儒巴网站上也可以下载该模型的参数化块。

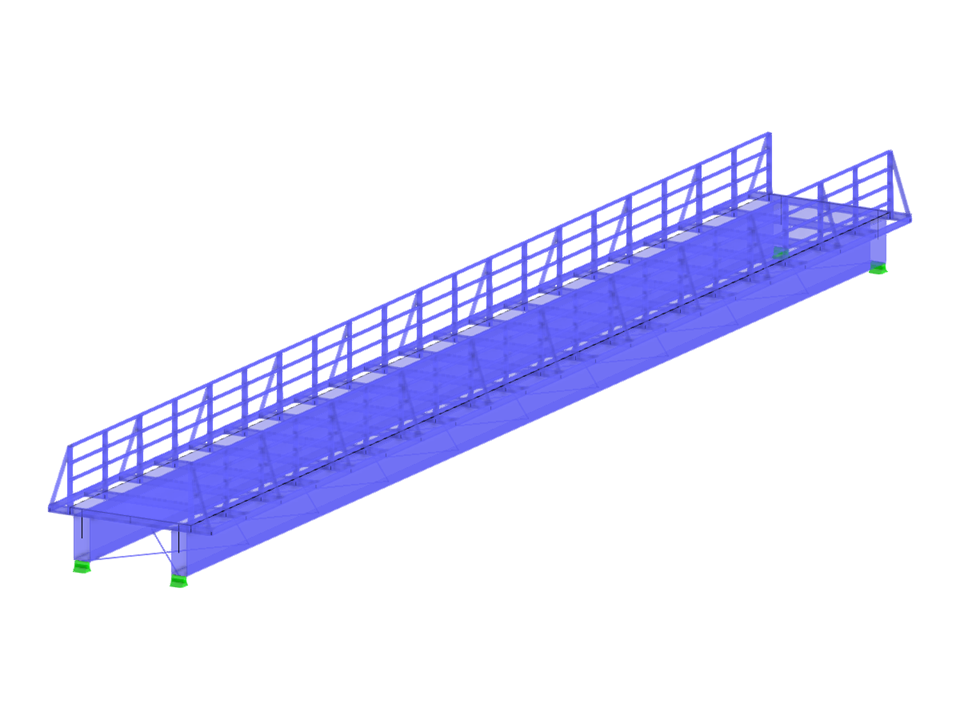

人行天桥
块参数可动态编辑 | |
节点数目: | 337 |
线的数目 | 298 |
杆件数目: | 295 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 2 |
结果组合数目 | 0 |
总重量 | 38,309 t |
翘曲区域尺寸 | 30.000 x 2.500 x 4.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
