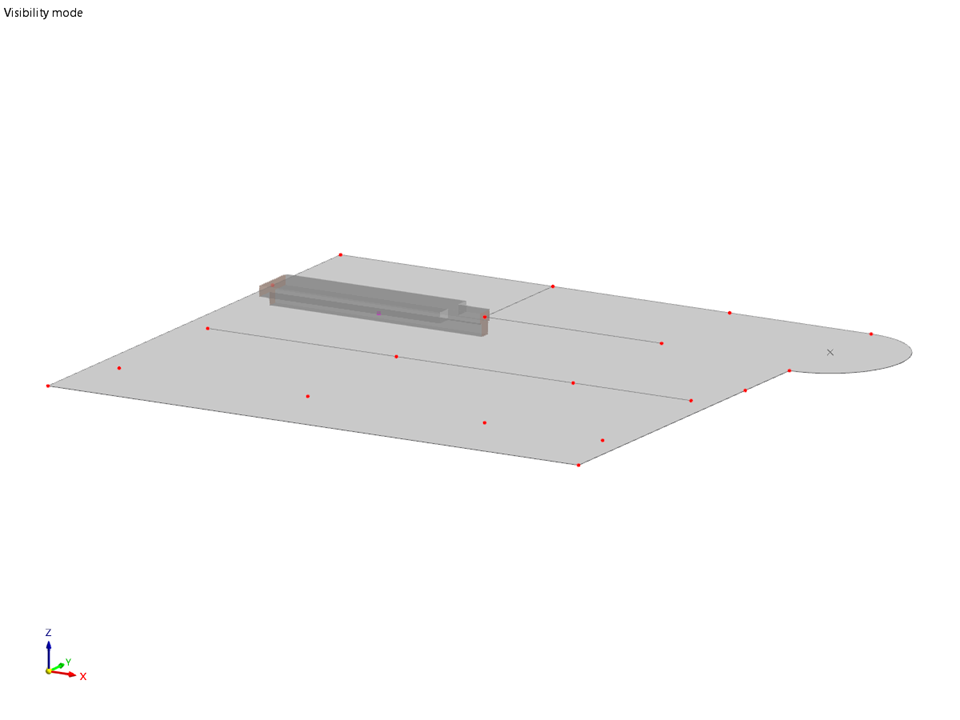

肋单元示例
节点数目: | 6 |
线的数目 | 5 |
杆件数目: | 1 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 19,232 t |
翘曲区域尺寸 | 6.096 x 0.000 x 6.096 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![知识库 001838 | 使用结果杆件设计肋、折叠结构和面](/zh/webimage/040082/3506350/01EN.png?mw=512&hash=86813cae60e73937d4f339565433a968e198c803)
例如,如果要使用纯面模型计算内力,但仍要在杆件模型上计算组件,则可以借助结果杆件来计算。
![知识库 001814 | RFEM 6 中的弯矩相互作用图](/zh/webimage/040203/3522058/New_Example_Graph.png?mw=512&hash=a198b8b179d6d5a3fe7693589c1dabad4643431a)
在设计混凝土柱时,RFEM 6 中的一项新功能是能够根据 ACI 318-19 [1] 生成弯矩相互作用图。 在设计钢筋混凝土杆件时,弯矩相互作用图是必不可少的工具。 弯矩交互作用图显示了沿加筋杆件任意给定点的弯矩和轴力之间的关系。 重要的信息可以直观地显示出来,例如强度以及混凝土在不同荷载条件下的表现。
![知识库 001796 | 抗剪强度按照 RFEM 6 中的 ACI 318-19](/zh/webimage/038433/3458623/Effective_Depth_d_Influence_on_Vc_According_to_Equation_c),_Table_22.5.5.1_ACI_318-19.png?mw=512&hash=fb0c95268ba55403adf6343e213a103627a3b5e4)
根据最新的 ACI 318-19 标准,重新定义了确定混凝土抗剪承载力 Vc的长期关系。 使用新方法,杆件高度、纵向配筋率和正应力现在都会影响抗剪强度 Vc 。 本文介绍了抗剪承载力设计的更新方法,并举例说明了如何应用。
![知识库 001759 | 在 RFEM 6 和 RSTAB 9 中考虑二阶效应](/zh/webimage/034042/3377316/2022-09-08_14-32-04.png?mw=512&hash=f234df60c72ad9e85c0f1a2210bf9dc0cede3bda)
RFEM 6 和 RSTAB 9 中考虑 p-δ 二阶效应
![功能 002828 | 楼板和墙体的抗火设计按照简化表格法](/zh/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
![功能 002826 | 冲切钢筋](/zh/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
![功能 002691 | 柱的简化抗火验算按照 5.3.2,对于梁,按照 5.3.2到 5.6, EN 1992-1-2](/zh/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
