在这里下载钢结构厂房的模型,然后使用有限元程序 RFEM 打开。该模型是在在线培训“RFEM 6 初学者教程”中创建的。 它表示视频“创建新模型 - 基本数据”的当前状态。
模型用于

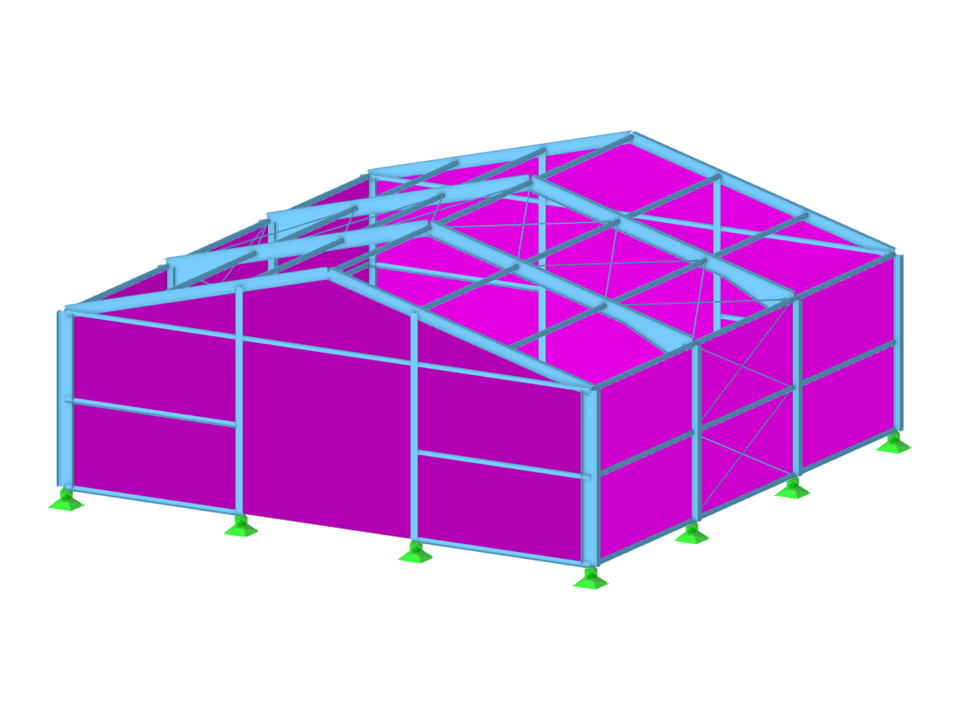

Steel Hall 在线培训 | 15
节点数目: | 60 |
线的数目 | 89 |
杆件数目: | 87 |
面的数目: | 4 |
实体数目 | 0 |
荷载工况数目 | 13 |
荷载组合数目 | 120 |
结果组合数目 | 0 |
总重量 | 13,724 t |
翘曲区域尺寸 | 15.000 x 6.500 x 15.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
