要下载的文件包含一个参数化的块模型(*.rfs 文件类型)。 更多关于参数化模型和块的信息,请参见视频教程 - SVT 010 | 创建和导入块,请看下面的链接。
该模型由德儒巴软件公司的技术团队创建。

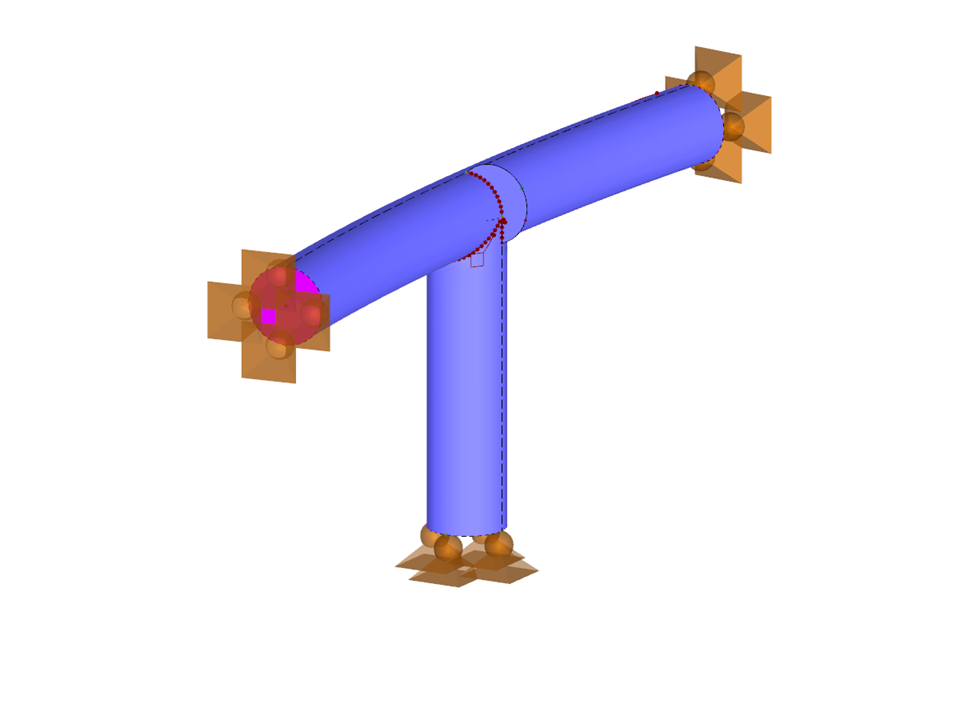

T 形三管连接
块参数可动态编辑 | |
节点数目: | 21 |
线的数目 | 13 |
杆件数目: | 2 |
面的数目: | 11 |
荷载工况数目 | 1 |
荷载组合数目 | 2 |
结果组合数目 | 2 |
总重量 | 0,065 t |
翘曲区域尺寸 | 0.511 x 1.900 x 0.952 m |
软件版本 | 5.23.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
附加模块 RF-/JOINTS 配有一个图形窗口,可以显示连接的所有构件。 在那里,您可以使用 RFEM 和 RSTAB 中的鼠标功能来缩放、移动或旋转视图。
