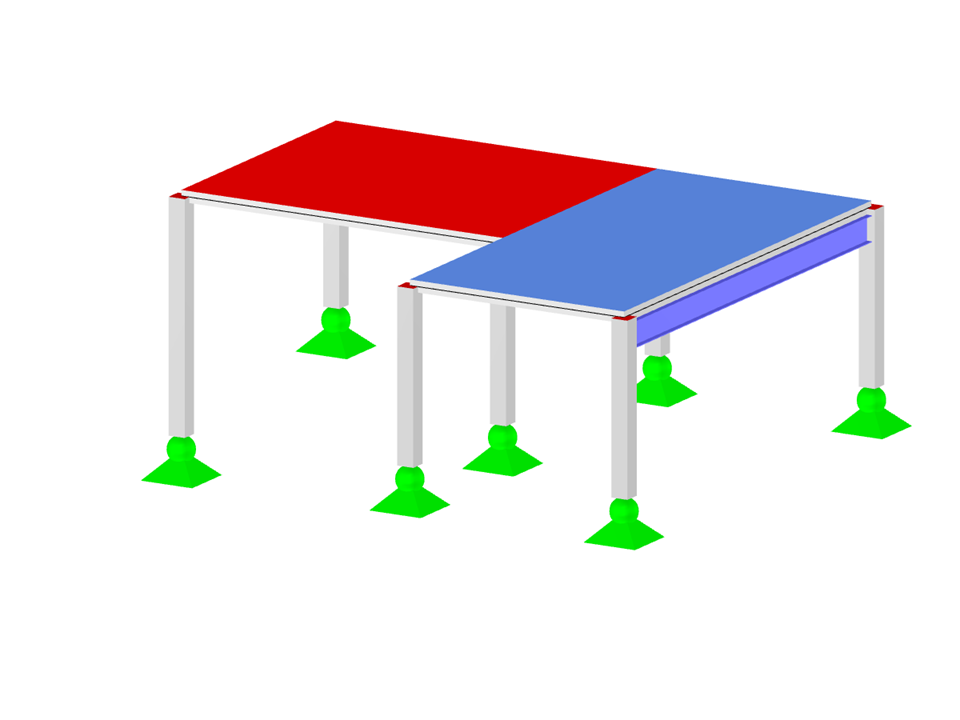

该模型用于解释在 z 方向上渲染的面着色。
钢筋混凝土结构
节点数目: | 14 |
线的数目 | 15 |
杆件数目: | 9 |
面的数目: | 2 |
荷载工况数目 | 4 |
荷载组合数目 | 3 |
结果组合数目 | 1 |
总重量 | 37,672 t |
翘曲区域尺寸 | 10.960 x 8.960 x 4.480 m |
软件版本 | 5.23.02 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![Z方向渲染中的面着色](/zh/webimage/010351/2424843/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Über die entsprechende Option im "Zeigen-Navigator" können die Flächen im Rendering nach der Richtung der lokalen z-Achse eingefärbt werden. Standardmäßig werden die Seite, die in negativer z-Richtung liegt, rot und die diejenige, die in positiver z-Richtung liegt, blau eingefärbt.
