Bergmeister-Wolf建筑事务所成功地在南蒂罗尔的瓦尔加迪纳设计了一个新的木雕车间。
由于该三角形立面只能部分地用于荷载施加,所以对负责的木结构工程师来说是很大的挑战。 然而,Dlubal的客户Schrentewein&Partner基本上是通过将建筑的内部构件用于荷载传递而完成的。
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Italy
lignaconsult.net

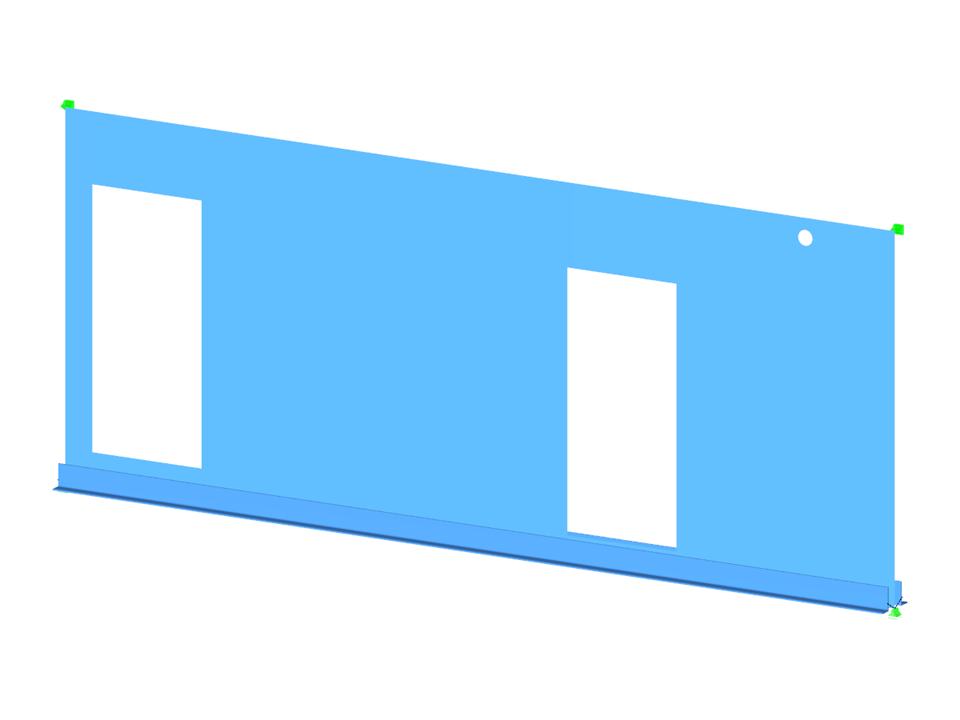

RFEM 中正交胶合木墙的 3D 整体模型(上图)和设计内力图 (© Schrentewein & Partner)
由于该三角形立面只能部分地用于荷载施加,所以对负责的木结构工程师来说是很大的挑战。 然而,Dlubal的客户Schrentewein&Partner基本上是通过将建筑的内部构件用于荷载传递而完成的。
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Italy
lignaconsult.net
RFEM 中正交胶合木墙的 3D 整体模型(上图)和设计内力图 (© Schrentewein & Partner)
墙表面
无法下载
客户项目/只视图
节点数目: | 16 |
线的数目 | 13 |
杆件数目: | 2 |
面的数目: | 1 |
荷载工况数目 | 4 |
荷载组合数目 | 1 |
结果组合数目 | 1 |
总重量 | 2,713 t |
翘曲区域尺寸 | 8.240 x 0.640 x 3.740 m |
软件版本 | 3.03.54 |
