这种独特的由木和钢制成的飞艇结构被称为“格列佛”,与早期的齐柏林飞艇一样,代表了人类永恒的飞行期望和理想的乌托邦式。 格列佛将举办与DOX展览相关的文献活动。 这些展览对当代世界的状况进行了批判性思考。
结构设计
Ing。 ZbyněkŠrůtek(木,钢,膜)
Česká Skalice, 捷克
www.timberdesign.cz
Ing。 Pavel Kocourek(钢)
Ing。 JanaDivíšková(基金会)
Prague, Czech Republic
概念设计
LeošVálka
Prague, Czech Republic
建筑设计
教授拱马丁·拉吉尼什
MgA。戴维·库比克
Prague, Czech Republic
hutarchitektury.cz

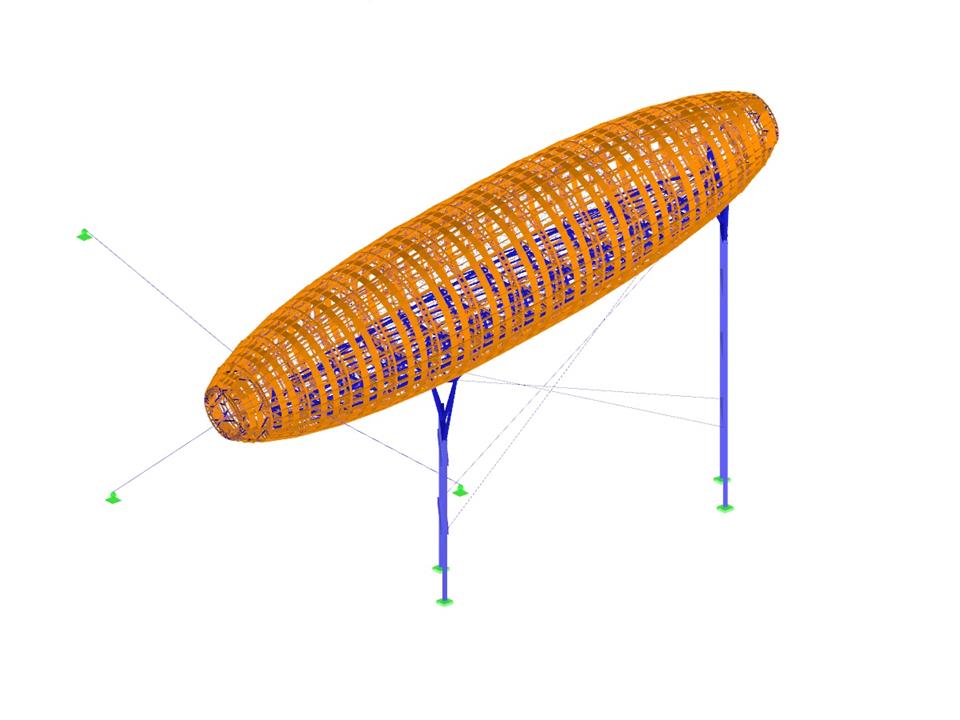

3D Modell (© Ing. Šrůtek)
齐柏林飞艇结构的木材和钢
节点数目: | 4375 |
线的数目 | 12038 |
杆件数目: | 11492 |
荷载工况数目 | 21 |
荷载组合数目 | 976 |
结果组合数目 | 1 |
总重量 | 49,169 t |
翘曲区域尺寸 | 39.386 x 51.625 x 25.205 m |
软件版本 | 5.23.01 |
