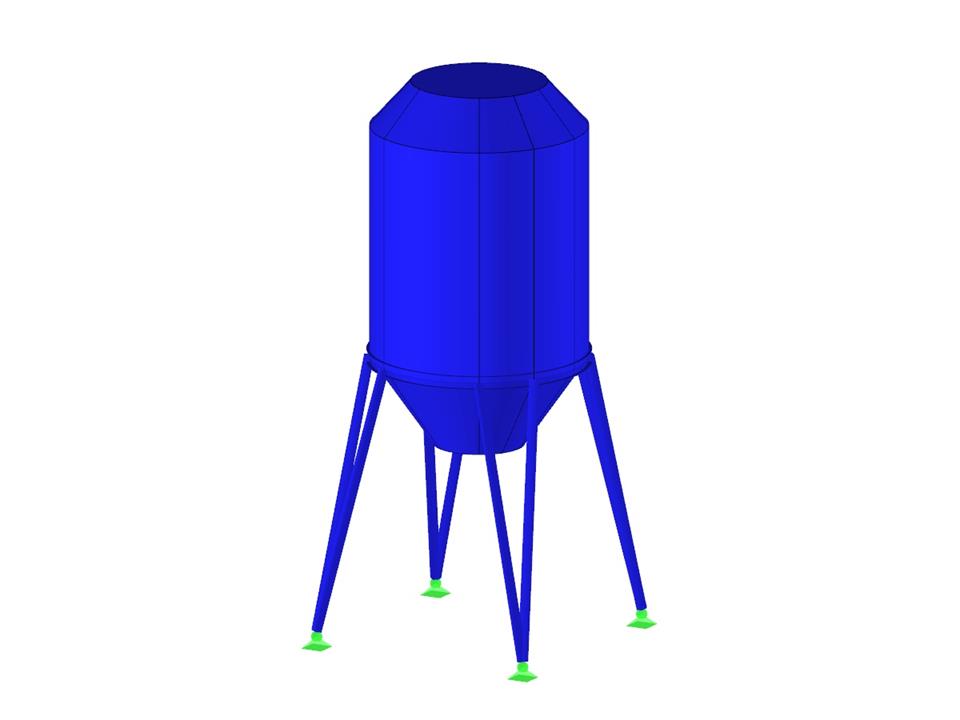

钢筒仓
节点数目: | 86 |
线的数目 | 78 |
杆件数目: | 18 |
面的数目: | 32 |
荷载工况数目 | 1 |
总重量 | 12,414 t |
翘曲区域尺寸 | 5.924 x 6.008 x 12.565 m |
软件版本 | 5.23.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![筒仓单元显示的是几何参数和荷载的名称来源: DIN EN 1991-4](/zh/webimage/009737/467644/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
筒仓用作储存散装材料(例如农产品或原材料)以及工业生产中间体的大型容器。 这种结构的结构工程需要精确地了解由于建筑结构中的固体颗粒产生的应力。 EN 1991‑4“筒仓和罐箱上的作用”[1]标准提供了确定这些作用的一般原则和要求。
