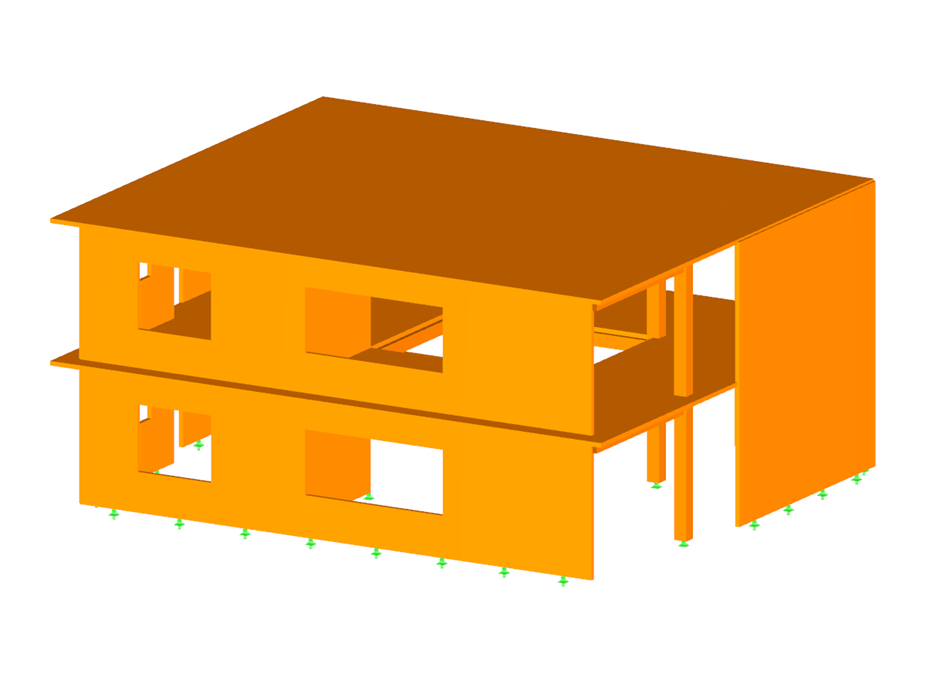

在 RFEM 中对正交胶合木结构进行建模。 下面链接中包含与此模型相关的网络课堂视频,在视频中展示了使用附加模块 RF-Laminate 按照规范 CSA O86:14 进行设计的流程。
按照 CSA O86:14 设计 CLT 结构
节点数目: | 98 |
线的数目 | 155 |
杆件数目: | 13 |
面的数目: | 39 |
荷载工况数目 | 4 |
荷载组合数目 | 14 |
结果组合数目 | 2 |
总重量 | 28,657 t |
翘曲区域尺寸 | 15.219 x 12.719 x 6.635 m |
软件版本 | 5.23.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
