Навес со стальными соединениями
Модель, используемая в

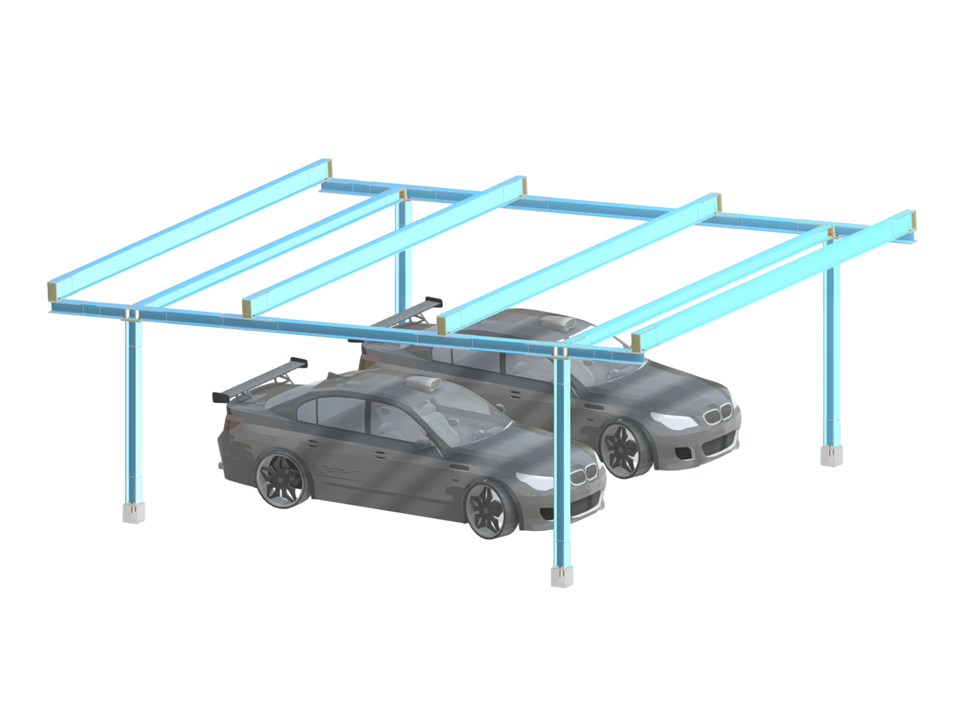

Стальной навес
| Количество узлов | 20 |
| Количество линий | 20 |
| Количество стержней | 20 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 6 |
| Количество сочетаний нагрузок | 62 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 1,527 t |
| Размеры (метрические) | 7,510 x 2,734 x 6,000 m |
| Размеры (имперские) | 24.64 x 8.97 x 19.69 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Длина: 00:00:51 min
Функции продукта
Длина: 00:00:36 min
Функции продукта
Длина: 00:00:42 min
Длина: 01:02:00 min
Длина: 00:50:32 min
Длина: 00:00:41 min
Длина: 00:58:09 min
Длина: 00:48:24 min
Длина: 01:06:48 min
В этой статье вы узнаете, как смоделировать простое соединение с торцевой пластиной в RFEM 6.
Понимание жесткости стальных соединений имеет решающее значение в проектировании конструкций. Часто соединения рассматриваются как шарнирные или жесткие, но это может привести к неэкономичным или даже опасным расчетам. Explore how Dlubal Software's RFEM and Steel Joints add-on help verify connection stiffness and moment resistance, ensuring safer and more economical design checks.
Преимущество дополнения RFEM 6 Steel Joints заключается в том, что вы можете анализировать стальные соединения с помощью КЭ-модели, для которой моделирование выполняется полностью автоматически в фоновом режиме. Ввод компонентов стальных соединений, которые управляют моделированием, можно выполнить путем определения компонентов вручную или с помощью доступных шаблонов в библиотеке. Последний метод был включен в предыдущую статью нашей базы знаний «Ввод компонентов стальных соединений с помощью базы данных» . Ввод параметров для расчета стальных соединений - это тема статьи базы знаний «Расчет стальных соединений в RFEM 6».
В RFEM 6 стальные соединения задаются как система элементов. Новый аддон Стальные соединения имеет целый ряд универсальных базовых элементов (пластины, сварные швы, вспомогательные плоскости) для проектирования сложных соединений. Способы задания соединений были рассмотрены в двух предыдущих статьях Базы знаний: «Новый подход к расчёту стальных соединений в программе RFEM 6» и «Ввод компонентов стальных соединений с помощью базы данных» .
В аддоне Стальные соединения можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблицах как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видео
В аддоне «Стальные соединения» можно учесть преднапряжение болтов при расчёте всех компонентов. Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
- Аддон «Стальные соединения»
- Пояснительное видео: Предварительно напряжённые болты для стальных соединений
Предварительно напряжённые болты - это специальные болты, используемые в стальных конструкциях для создания больших зажимных сил между соединяемыми конструктивными элементами. Эта сжимающая сила вызывает трение между элементами конструкции, которое обеспечивает передачу сил.
Функциональность
Предварительно напряженные болты растягиваются с определенным крутящим моментом, который растягивает их и создает растягивающую силу. Эта растягивающая сила передается к соединяемым элементам и приводит к высокому усилию смыкания. Сила смыкания предотвращает ослабление соединения и обеспечивает надежную передачу сил.
Преимущества
- Высокая несущая способность: болты с предварительным натяжением могут передавать большие силы.
- Низкодеформационные: минимизируют деформацию соединения.
- Усталостная прочность: устойчивы к усталости.
- Простота монтажа: их относительно легко собрать и разобрать.
Расчет и проектирование
Расчет преднапряженных болтов выполняется в RFEM с использованием расчетной модели КЭ, созданной с помощью аддона «Стальные соединения». Он учитывает силу смыкания, трение между конструктивными элементами, прочность болтов на сдвиг и несущую способность конструктивных элементов. Расчет выполняется по норме DIN EN 1993-1-8 (Еврокод 3) или по американской норме ANSI/AISC 360-16. Созданную расчетную модель, включая результаты, можно сохранить и использовать в качестве независимой модели RFEM.
В компоненте «Редактор стержней» вы также можете выбрать весь стержень в качестве изменяемого объекта, а не отдельные пластины стержня. Таким образом, можно применить обе операции 'Паз' и 'Скос' к нескольким пластинам стержней.
При проектировании соединений вы можете вставить новый стержень в качестве компонента непосредственно в аддоне Стальные соединения. Это будет учитываться только при расчёте соединения. Вы можете использовать компоненты «Сварной шов» и «Соединительные элементы» в качестве соединения с другими стержнями.
Кроме того, можно использовать компоненты «Компонент стержня» и «Редактор стержней» и расположить на вставленном стержне элементы усиления, такие как элементы жесткости и вуты.
K пояснительному видео
Что такое компонентный метод конечных элементов (CBFEM)?
Какие программы и аддоны подходят для расчёта и проектирования стальных конструкций?
Как создать стыковое соединение в аддоне Стальные соединения?
Можно ли исключить резьбу болтов из плоскостей сдвига в соответствии с AISC 360-16 в аддоне Стальные соединения?
Можно ли добавить размеры в аддоне Стальные соединения?
Как рассчитать одноуголковый сжатый стержень по норме AISC, раздел E5?
