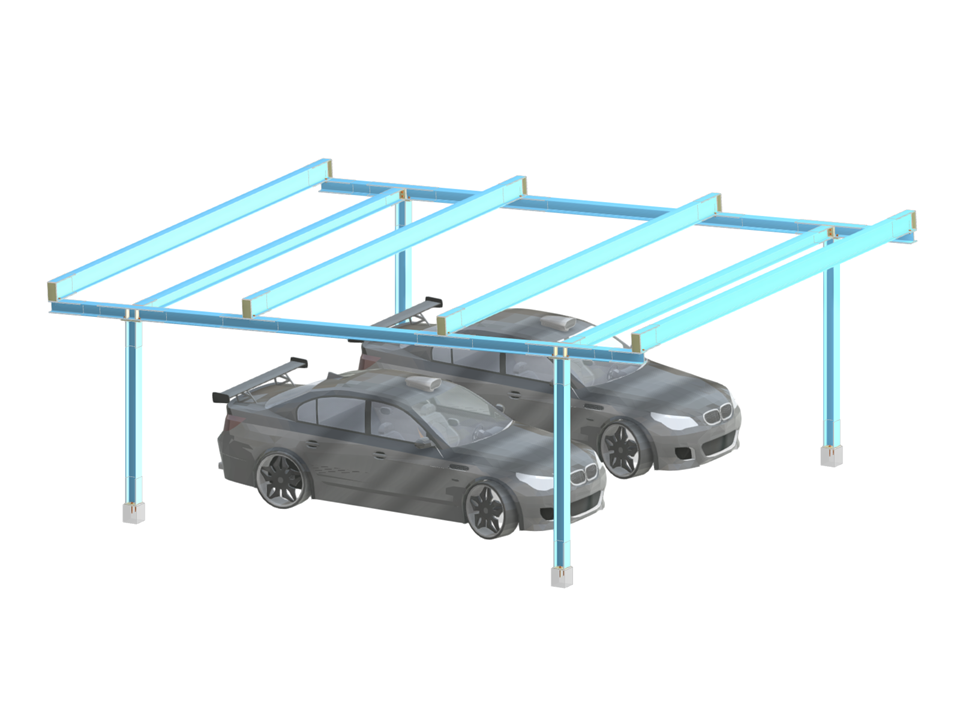

Posto auto coperto con giunti in acciaio
Modello utilizzato in
Posto auto coperto in acciaio
| Numero di nodi | 20 |
| Numero di linee | 20 |
| Numero di aste | 20 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 62 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,527 t |
| Dimensioni (metriche) | 7,510 x 2,734 x 6,000 m |
| Dimensioni (imperiali) | 24.64 x 8.97 x 19.69 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
Durata: 00:00:51 min
Caratteristiche del prodotto
Durata: 00:00:36 min
Caratteristiche del prodotto
Durata: 00:00:42 min
Durata: 01:02:00 min
Durata: 00:50:32 min
Durata: 00:00:41 min
Durata: 00:58:09 min
Durata: 00:48:24 min
Durata: 01:06:48 min
In questo articolo, imparerai come modellare un semplice collegamento con piastra d'estremità in RFEM 6.
La comprensione della rigidezza del collegamento in acciaio è fondamentale nella progettazione strutturale. Spesso, i collegamenti sono trattati come rigidi o rigidi, ma ciò può portare a verifiche antieconomiche o addirittura pericolose. Explore how Dlubal Software's RFEM and Steel Joints add-on help verify connection stiffness and moment resistance, ensuring safer and more economical design checks.
Il vantaggio dell'add-on RFEM 6 Steel Joints è che è possibile analizzare le connessioni in acciaio utilizzando un modello EF per il quale la modellazione viene eseguita in background in modo completamente automatico. L'input dei componenti del giunto in acciaio che controllano la modellazione può essere effettuato definendo i componenti manualmente o utilizzando i modelli disponibili nella libreria. Quest'ultimo metodo è incluso in un precedente articolo della Knowledge Base intitolato "Definizione di componenti di giunti in acciaio utilizzando la libreria". La definizione dei parametri per la progettazione di giunti in acciaio è l'argomento dell'articolo della Knowledge Base "Progettazione di giunti in acciaio in RFEM 6".
In RFEM 6, i collegamenti in acciaio sono definiti come un assemblaggio di componenti. Nel nuovo add-on Giunti acciaio, sono disponibili componenti di base universalmente applicabili (piastre, saldature, piani ausiliari) per inserire situazioni di collegamento complesse. I metodi con cui possono essere definiti i collegamenti sono considerati in due articoli precedenti della Knowledge Base: "Un nuovo approccio alla verifica di giunti in acciaio in RFEM 6" e "Definizione di componenti di giunti in acciaio utilizzando la libreria".
Nell'add-on Giunti acciaio, è possibile classificare le rigidezze dei giunti.
Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nelle tabelle come "incernierata", "semirigida" o "rigida".
Vai al video esplicativo
Nell'add-on "Giunti acciaio", è possibile considerare la precompressione dei bulloni nel calcolo per tutti i componenti. È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.
I bulloni precompressi sono bulloni speciali utilizzati nelle strutture in acciaio per generare un'elevata forza di serraggio tra i componenti strutturali collegati. Questa forza di serraggio provoca attrito tra i componenti strutturali, che consente il trasferimento delle forze.
Funzionalità
I bulloni precompressi sono serrati con una certa coppia, allungandoli e generando una forza di trazione. Questa forza di trazione viene trasferita ai componenti collegati e porta ad un'elevata forza di serraggio. La forza di serraggio impedisce l'allentamento del collegamento e garantisce una trasmissione affidabile della forza.
Vantaggi
- Elevata capacità portante: i bulloni pretesi possono trasferire forze elevate.
- Bassa deformazione: riducono al minimo la deformazione del collegamento.
- Resistenza a fatica: sono resistenti alla fatica.
- Facilità di montaggio: sono relativamente facili da montare e smontare.
Analisi e progettazione
Il calcolo dei bulloni precompressi viene eseguito in RFEM utilizzando il modello di analisi EF generato dall'add-on "Giunti acciaio". Tiene conto della forza di serraggio, dell'attrito tra i componenti strutturali, della resistenza a taglio dei bulloni e della capacità portante dei componenti strutturali. La verifica viene eseguita secondo la norma DIN EN 1993-1-8 (Eurocodice 3) o la norma statunitense ANSI/AISC 360-16. Il modello di analisi creato, compresi i risultati, può essere salvato e utilizzato come modello RFEM indipendente.
Nel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.
Per la verifica del collegamento, è possibile inserire una nuova asta come componente direttamente nell'add-on Giunti acciaio. Questo sarà considerato solo per la verifica del collegamento. È possibile utilizzare i componenti Saldatura e Elementi di fissaggio per il collegamento ad altre aste.
Inoltre, è possibile utilizzare i componenti Componente asta e Editor aste e disporre gli elementi di armatura, come irrigidimenti e rastremazioni, sull'asta inserita.
Vai al video esplicativo
Cos'è il metodo degli elementi finiti basato sui componenti (CBFEM)?
Quali programmi e add-on sono adatti per il calcolo e la verifica di strutture in acciaio?
Come si crea un collegamento con piastre coprigiunto nell'add-on Giunti acciaio?
Posso escludere le filettature dei bulloni dai piani di taglio secondo AISC 360-16 nell'add-on Steel Joints?
Posso aggiungere quote nell'add-on Giunti acciaio?
Come posso progettare un'asta compressa ad angolo singolo secondo AISC Sezione E5?
