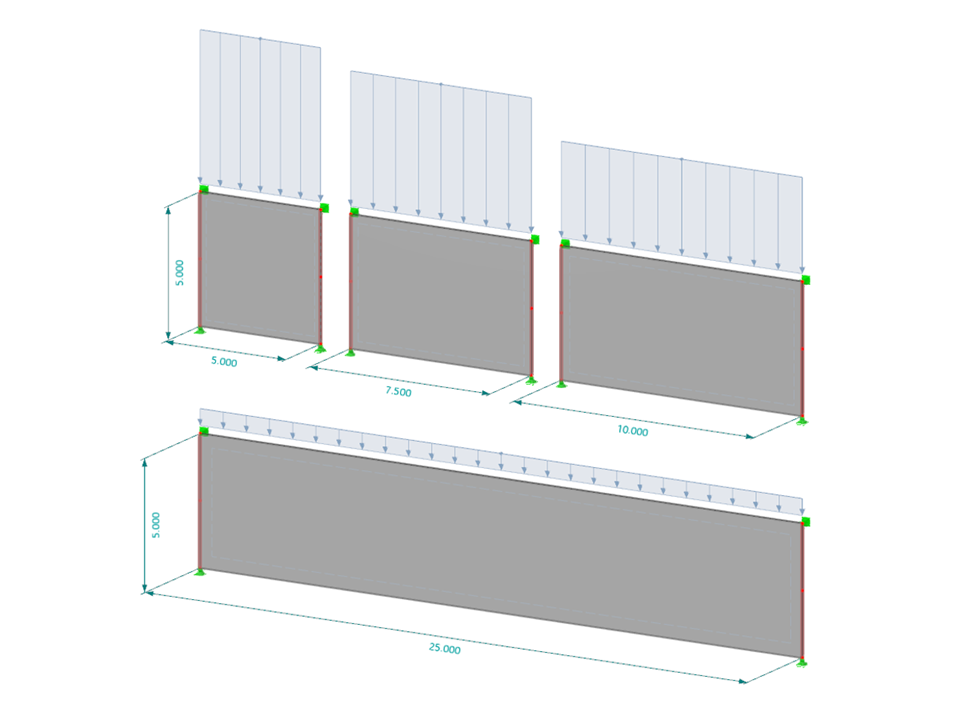

Модель для демонстрации расчёта балок-стенок в программе RFEM 6.
Балка-стенка
Количество узлов | 24 |
Количество линий | 20 |
Количество стержней | 4 |
Количество поверхностей | 4 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 0 |
Общий вес | 356,250 t |
Размеры (метрические) | 25,000 x 12,000 x 0,000 m |
Размеры (имперские) | 82.02 x 39.37 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
