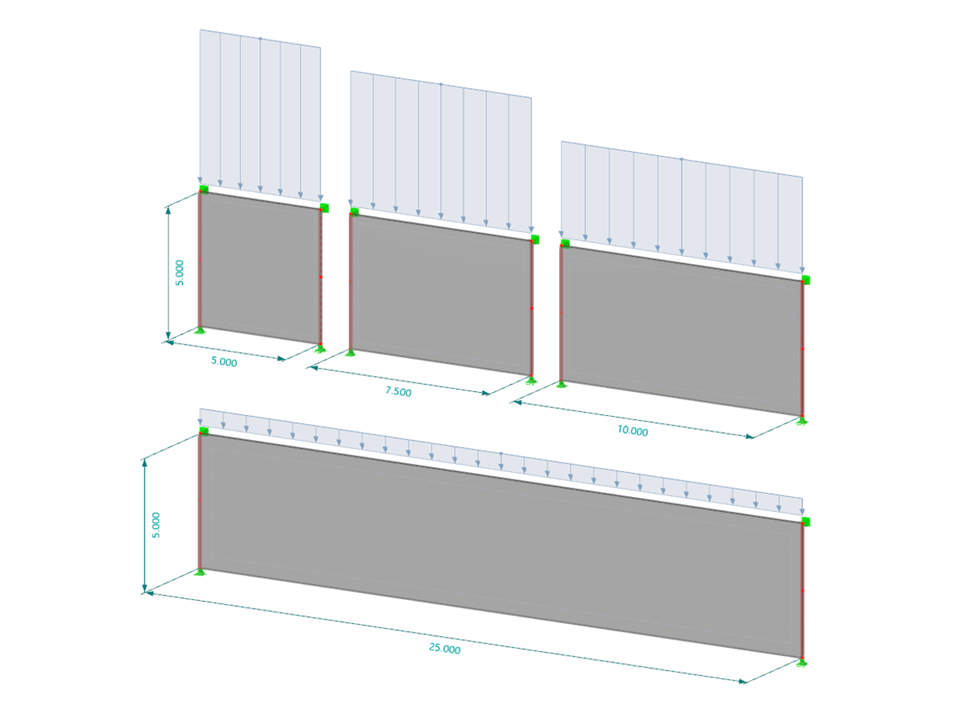

Modèle utilisé pour montrer la vérification des poutres-voiles dans RFEM 6.
Poutre-voile
Nombre de nœuds | 24 |
Nombre de lignes | 20 |
Nombre de barres | 4 |
Nombre de surfaces | 4 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 1 |
Nombre de combinaisons de résultats | 0 |
Poids total | 356,250 t |
Dimensions (métrique) | 25,000 x 12,000 x 0,000 m |
Dimensions (impériales) | 82.02 x 39.37 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
