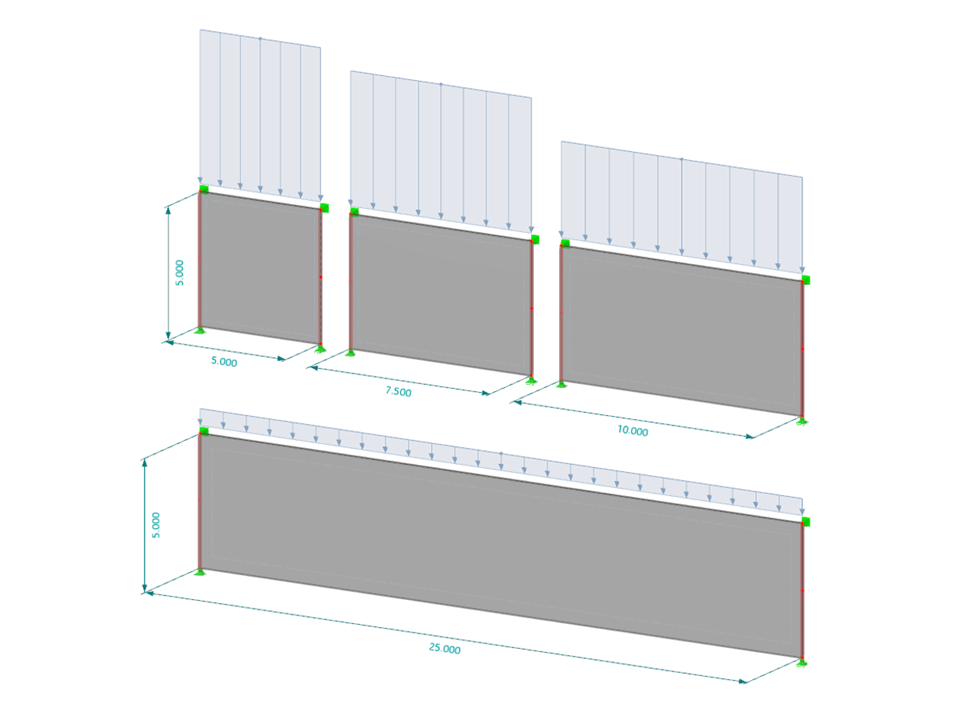

Model, který slouží k předvedení posouzení stěnových nosníků v programu RFEM 6.
Model použitý v
Stěnový nosník
| Počet uzlů | 24 |
| Počet linií | 20 |
| Počet prutů | 4 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 356,250 t |
| Rozměry (metrické) | 25,000 x 12,000 x 0,000 m |
| Rozměry (imperiální) | 82.02 x 39.37 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Délka: 00:30:52 min
Délka: 00:40:46 min
Funkce programu
Délka: 00:00:38 min
Délka: 00:00:47 min
Délka: 00:03:40 min
Délka: 01:06:16 min
Délka: 00:00:54 min
Délka: 00:54:10 min
Délka: 00:00:00 min
Pokud je třeba pro stanovení například vnitřních sil použít čistě plošný model, ovšem posouzení konstrukčního prvku by mělo přesto proběhnout na prutovém modelu, pak lze použít výsledkový prut.
Nosník (trám) je podle EN 1992-1-1 [1] prut, jehož rozpětí není menší než trojnásobek celkové výšky průřezu. Jinak by měl být konstrukční prvek považován za stěnový nosník. Chování stěnových nosníků (tj. nosníků s rozpětím menším než je trojnásobek výšky průřezu) se liší od chování běžných nosníků (trámů, tj. nosníků s rozpětím, které je třikrát větší než výška průřezu).
Posouzení stěnových nosníků je ovšem často nutné při analýze konstrukčních prvků železobetonových konstrukcí, protože se používají pro nadokenní a dveřní překlady, průvlaky, spoje mezi deskami v různých úrovních a rámové systémy.
Posouzení stěnových nosníků je ovšem často nutné při analýze konstrukčních prvků železobetonových konstrukcí, protože se používají pro nadokenní a dveřní překlady, průvlaky, spoje mezi deskami v různých úrovních a rámové systémy.
Pro správné posouzení průhybu je důležité program "informovat" o přesných podporových podmínkách analyzovaného prvku. Zadání návrhových podpor v programu RFEM 6 předvedeme pro sadu prutů z železobetonu.
Posouzení na protlačení se má podle EN 1992-1-1 provést u desek se soustředěným zatížením nebo reakcí. Uzel, kde se provádí posouzení na únosnost ve smyku při protlačení (tj. v případě problému s protlačením), se označuje jako uzel protlačení. Soustředěné zatížení v těchto uzlech lze zadat pomocí sloupů, osamělé síly nebo uzlových podpor. Koncový bod lineárního zatížení na deskách se také považuje za soustředěné zatížení, a proto by měla být kontrolována smyková únosnost také na koncích a v rozích stěn a na koncích nebo v rozích liniových zatížení a liniových podpor.
V konfiguraci mezního stavu použitelnosti lze upravovat různé parametry posouzení průřezů. Je zde také možné zadat výchozí stav průřezu pro posouzení deformací a šířky trhlin.
Aktivovat lze následující nastavení:
- Stav s trhlinami spočítaný z přiřazeného zatížení
- Stav s trhlinami stanovený jako obálka ze všech návrhových situací pro posouzení MSP
- Stav s trhlinami nezávisle na zatížení
V addonu Posouzení železobetonových konstrukcí pro RFEM 6 můžete provést posouzení požární odolnosti železobetonových stěn a desek zjednodušenou tabulkovou metodou (EN 1992-1-2, kapitola 5.4.2 a tabulky 5.8 a 5.9).
V addonu Posouzení železobetonových konstrukcí máte možnost zadat navrženou svislou výztuž proti protlačení. Ta se pak zohlední při posouzení na protlačení.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
To není žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Mohu v programu RFEM 6 tisknout grafiku s průběhem nutné výztuže ve formátu DIN A0?
Chtěl bych stropní desku posoudit na protlačení. Pro posouzení jsem vybral uzly, ale ty jsou označeny za neplatné. Kde dělám chybu?
Chtěl bych spočítat nosník z předpjatého betonu. Je to v programu RFEM možné?
Je možné v programu RFEM 6 posoudit předpjatou betonovou desku?
Je možné použít addony pro RFEM 6 pro posouzení betonových těles?
Jaké produkty doporučujete pro statické výpočty a posouzení železobetonových konstrukcí?
