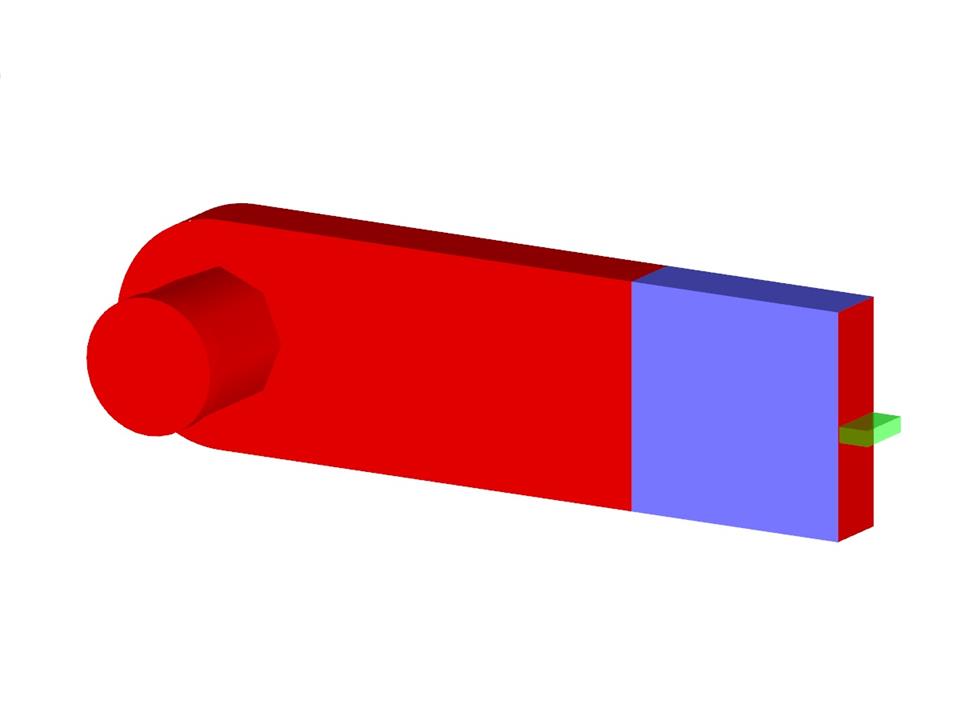

Стальная пластина с болтами, смоделированными как твердотельная модель
Стальная пластина с болтами
Количество узлов | 40 |
Количество линий | 29 |
Количество стержней | 1 |
Количество поверхностей | 21 |
Количество тел | 7 |
Количество загружений | 1 |
Общий вес | 0,011 t |
Размеры (метрические) | 0,493 x 0,243 x 0,243 m |
Размеры (имперские) | 1.62 x 0.8 x 0.8 feet |
Версия программы | 5.23.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Навигатое проектов - Результаты в программе RFEM, а также таблица 4.0 отныне предлагают расширенное отображение деформаций для стержней, поверхностей и тел (например, отображение важных главных деформации, эквивалентных общих деформаций и других).
Благодаря тому можно при выполнении пластического расчета соединений с элементами поверхности отобразить, например, определяющие пластические деформации.
Модели RFEM и RSTAB можно сохранить в виде 3D glTF моделей (форматы *.glb и *.glTF). Просматривайте модели детально в 3D с помощью трёхмерного средства просмотра от Google или Babylon. Возьмите очки виртуальной реальности, например Oculus, и «прогуляйтесь» по объекту.
Вы можете интегрировать 3D glTF модели в свои собственные веб-сайты с помощью JavaScript, следуя этим инструкциям (как на сайте Dlubal Модели для скачивания): «Отображение интерактивных 3D-моделей онлайн и в дополненной реальности» .
Благодаря функции «Режим полета» можно в программе RFEM и RSTAB виртуально пролетать по вашим конструкциям. Направлением и скоростью полета можно легко управлять с помощью клавиатуры. Кроме того, каждый ваш полет по конструкции можно сохранить как видеоролик.
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
