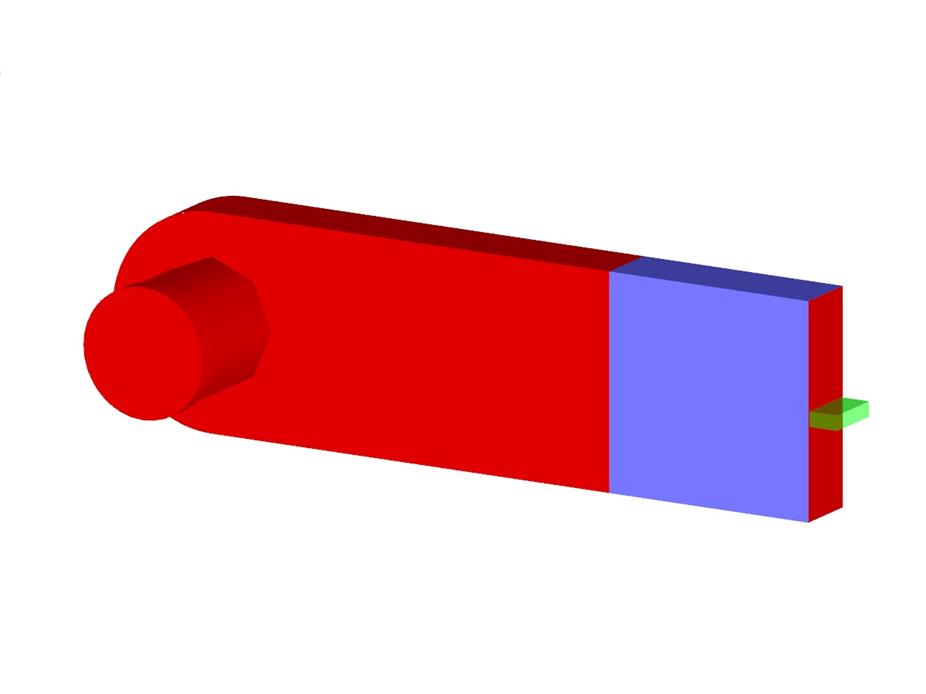

Plaque d'acier avec des boulons modélisée comme un modèle solide
Plaque d'acier avec boulons
Nombre de nœuds | 40 |
Nombre de lignes | 29 |
Nombre de barres | 1 |
Nombre de surfaces | 21 |
Nombre de solides | 7 |
Nombre de cas de charge | 1 |
Poids total | 0,011 t |
Dimensions (métrique) | 0,493 x 0,243 x 0,243 m |
Dimensions (impériales) | 1.62 x 0.8 x 0.8 feet |
Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
