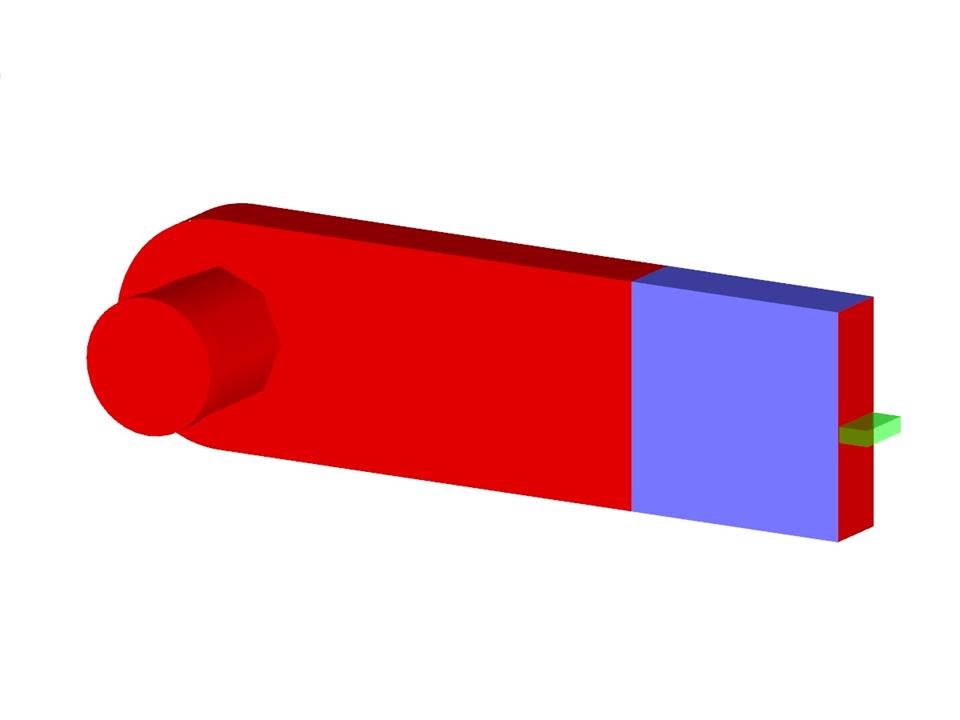

Ocelový plech se šrouby modelovaný jako objemový model
Ocelová deska se šrouby
Počet uzlů | 40 |
Počet linií | 29 |
Počet prutů | 1 |
Počet ploch | 21 |
Počet těles | 7 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,011 t |
Rozměry (metrické) | 0,493 x 0,243 x 0,243 m |
Rozměry (imperiální) | 1.62 x 0.8 x 0.8 feet |
Verze programu | 5.23.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Vkládání otvorů, děr či vrtání do těles](/cs/webimage/010281/3042543/de-01.png?mw=512&hash=9997f7a6036d0a4577f3dd8e10c8f5913aadace5)
![Nastavení pro kontaktní těleso](/cs/webimage/010169/3116375/01-en_Settings_Contact_Solid.png?mw=512&hash=c43a8342b7a683cbca8d464f04e4d881de20f52a)
![Vícevrstvá síť KP u těles](/cs/webimage/010377/3027731/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Verbindung von Stäben mit Volumenkörpern](/cs/webimage/010000/2421942/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Rozšířené zobrazení přetvoření ploch v navigátoru projektu - Výsledky programu RFEM](/cs/webimage/012851/2646021/012851.png?mw=512&hash=23da56cd41c1563243e404daf5638f3457edd21d)
V navigátoru projektu - Výsledky programu RFEM a také v tabulce 4.0 si lze prohlédnout rozšířené zobrazení přetvoření prutů, ploch a těles (např. důležitých hlavních přetvoření, ekvivalentních celkových přetvoření atd.).
Lze tak například zobrazit při plastickém posouzení přípojů s plošnými prvky rozhodující plastická přetvoření.
![Export modelů z programu RFEM nebo RSTAB do formátu * .glb nebo * .glTF](/cs/webimage/010965/2466106/N_386_03.png?mw=512&hash=148c1c16f3620b9ca170dc77253f6c2830d84b73)
Modely RFEM a RSTAB lze uložit jako 3D modely glTF (formáty *.glb a *.glTF). Následně si je lze celé podrobně a trojrozměrně prohlédnout v 3D prohlížeči Google nebo Babylon. S VR brýlemi, jako například Oculus, lze dokonce konstrukcí 'procházet'.
3D modely glTF můžete integrovat do svých webových stránek pomocí JavaScriptu podle následujícího návodu (stejně jako na webových stránkách společnosti Dlubal Modely ke stažení): „Snadné zobrazení interaktivních 3D modelů na webu a v AR“ .
![Aktivierung des Kamera-Flugmodus über das RFEM-Menü](/cs/webimage/007231/1773731/Kamera-Flugmodus.png?mw=512&hash=bfe40bd5994b64cf3b32c3ec1894bde55d8396b8)
Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.
![Funkce 002820 | Mezní plastické přetvoření pro svary](/cs/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
