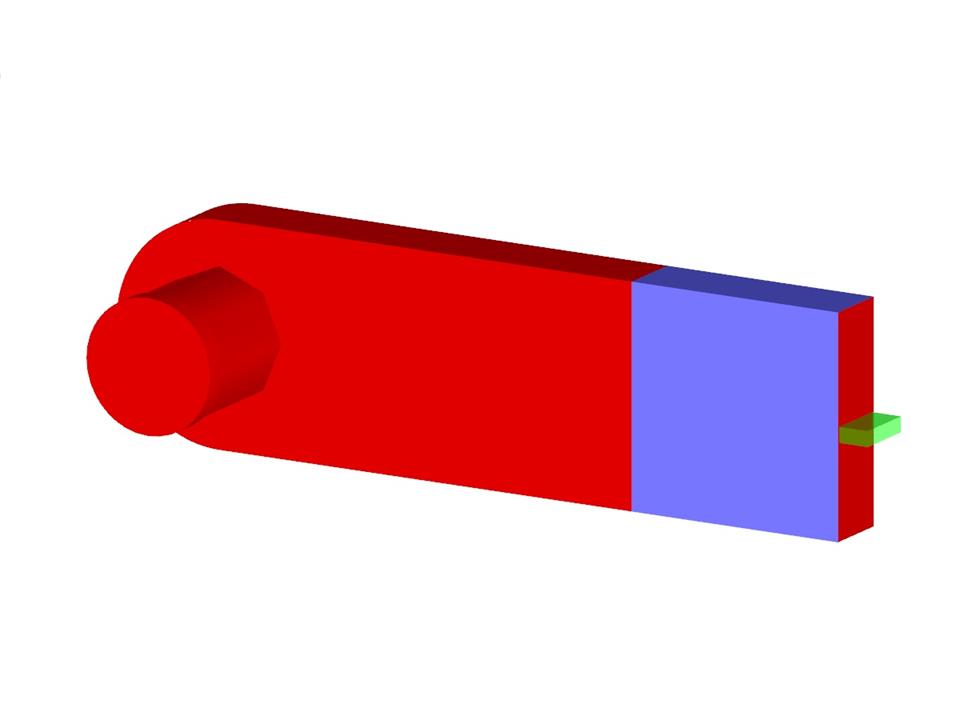

Piastra in acciaio con bulloni modellata come un modello solido
Modello utilizzato in
Piastra di acciaio con bulloni
| Numero di nodi | 40 |
| Numero di linee | 29 |
| Numero di aste | 1 |
| Numero di superfici | 21 |
| Numero di solidi | 7 |
| Numero di casi di carico | 1 |
| Peso totale | 0,011 t |
| Dimensioni (metriche) | 0.493 x 0.243 x 0.243 m |
| Dimensioni (imperiali) | 1.62 x 0.8 x 0.8 feet |
| Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Knowledge Base
Durata: 00:00:23 min
Durata: 00:01:23 min
Durata: 00:00:28 min
Durata: 00:01:15 min
Durata: 00:00:24 min
Durata: 00:00:09 min
Knowledge Base
Durata: 00:00:26 min
Knowledge Base
Durata: 00:01:06 min
Durata: 00:01:53 min
Das Einfügen von Löchern in Flächen ist durch eine große Auswahl an Werkzeugen sehr einfach. Um bei Volumen Löcher oder Bohren einzufügen, ist zu beachten, dass bei einem durchgehendem Loch am Anfang und am Ende eine Öffnung erstellt werden muss und zudem eine Fläche, welche das Loch von dem Volumen abtrennt.
Per creare un modello realistico di superfici con rottura di vincoli esterni, un'opzione chiamata "Rottura se il contatto perpendicolare alle superfici giunge a rottura" è disponibile in RFEM 5 per i solidi di contatto in "Contatto parallelo alle superfici".
Bei Volumenkörpern besteht eine weitere Option der FE-Netz-Einstellung. Es ist möglich, neben einer ganzheitlichen FE-Netzverdichtung ein geschichtetes FE-Netz anzuordnen. Per questa opzione, è possibile eseguire una divisione definita del solido con elementi finiti tra due superfici parallele. Diese Option eignet sich speziell für sehr ausgedehnte Volumen-Geometrien mit geringer Höhe.
Se un componente snello (asta) deve essere collegato a un componente massiccio (solido), è necessario prestare attenzione al corretto collegamento di entrambi gli elementi.
Nel navigatore di progetto - Risultati del programma RFEM e anche nella tabella 4.0 è possibile visualizzazione estesa di deformazioni di aste, superfici e solidi (ad esempio, deformazioni principali importanti, deformazioni totali equivalenti, ecc.)
Ad esempio, è possibile visualizzare le deformazioni plastiche determinanti durante la progettazione plastica di collegamenti con elementi di superficie.
I modelli di RFEM e di RSTAB possono essere salvati come modelli 3D glTF (formati *.glb e *.glTF). Visualizza i modelli in 3D in dettaglio con un visualizzatore 3D di Google o Babylon. Prendi i tuoi occhiali per la realtà virtuale, come Oculus, e "cammina" attraverso la struttura.
È possibile integrare i modelli 3D glTF nei propri siti web utilizzando JavaScript secondo queste istruzioni (come sul sito web Dlubal Modelli da scaricare): "Visualizza facilmente modelli 3D interattivi sul web e in AR" .
Con l'opzione di visualizzazione Modalità camera a volo d'uccello, puoi volare attraverso la tua struttura in RFEM e RSTAB. Controlla la direzione e la velocità del volo con la tastiera. Inoltre, è possibile salvare il volo attraverso la struttura in formato video.
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
È possibile modellare e analizzare strutturalmente i solidi in RFEM?
Come posso visualizzare le tensioni di contatto su un solido di contatto?
È possibile utilizzare un solido di contatto o una mesh EF stratificata per un solido anche nel caso di superfici curve? Perché ottengo l'errore n. 848.
Come posso creare rapidamente un solido di contatto tra due superfici di contatto in RFEM?
Come posso modellare e progettare collegamenti bullonati generali con la superficie e gli elementi solidi in RFEM?
Come posso modellare ulteriormente le saldature per il collegamento di due superfici con un solido di contatto?
