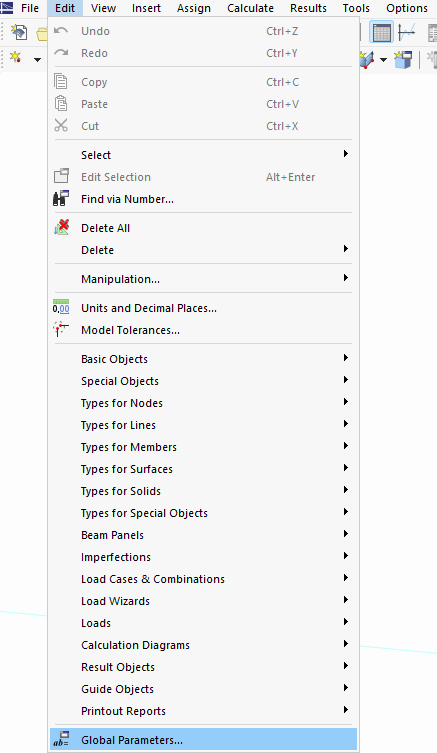

В ходе процесса оптимизации ищется параметр для модели, зависящий от параметров оптимизации, с помощью которого цель оптимизации может быть достигнута наилучшим образом. Параметры оптимизации организованы в список параметров - аналогично обычным параметрам для параметризованного ввода [[ #/de/downloads-und-infos/documents/online-handbooks/rfem-6/002207. Этот список можно вызвать с помощью функции « Общие параметры » в меню ' Изменить '.
Если вы используете аддон # extbookmark manual|image037168|Если вы активировали «Оптимизация и стоимость/Оценка выбросов CO2», в списке 'Глобальные параметры' активируются три новых типа определения параметров, с помощью которых вы можете управлять задачей оптимизации индивидуально для каждого параметра.
- Оптимизация: Оптимальное решение ищется по каждому эффективному направлению параметра.
- Оптимизация | По возрастанию: Решение заключается в положительном направлении действия параметра.
- Оптимизация | По убыванию: Решение заключается в отрицательном направлении действия параметра.

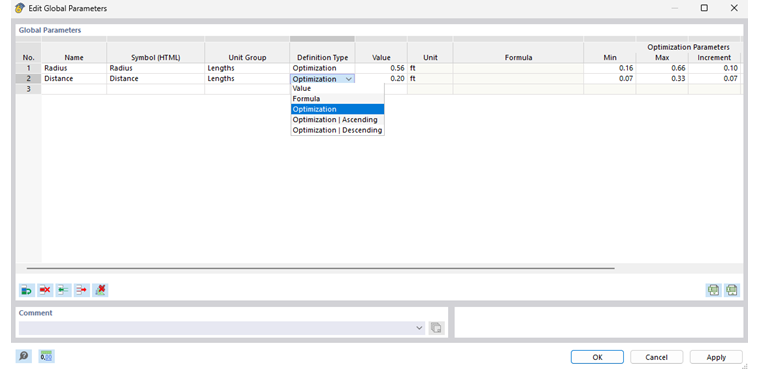

Введите 'название' и HTML-символ ' ' для каждого параметра оптимизации, как вы привыкли для обычных параметров. Затем выберите параметр 's' группа единиц ' из списка. Для каждого параметра, который требуется оптимизировать, выберите один из трех типов определения 'оптимизации' (см. Изображение image027973 Определение глобальных параметров для оптимизации ).
' Значение ' представляет собой любую пользовательскую спецификацию до оптимизации: Оно просто должно быть между параметрами оптимизации ' Min ' и ' Max '. В процессе оптимизации это значение шаг за шагом корректируется и также отображается в графическом виде на модели. Если цель оптимизации была достигнута, значение ' ' должно быть приравнено к результату задачи оптимизации.

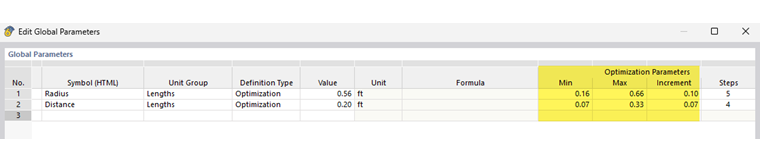

В остальных столбцах вы можете задать ' параметры оптимизации '.
Для процесса оптимизации требуются следующие спецификации:
- Мин.: Это значение определяет нижнюю границу параметра. Оно не может быть больше самого ' значения '.
- Mакс: Это значение определяет верхнюю границу параметра. Оно не может быть меньше ' значения '.
- Приращение: Оптимизация выполняется шаг за шагом в сохраненных здесь интервалах.
- Ступени: Количество шагов, которые возможны для параметра при оптимизации результатов на основе расстояний (приращений) и минимальных и максимальных значений.
Столбцы 'Приращение' и 'Шаги' являются интерактивными: Если вы измените одно значение, другой столбец адаптируется автоматически.
В различных диалогах ввода основных программ RFEM и RSTAB можно сохранить эти переменные параметры вместо фиксированного значения в модели. Доступ к этой функции можно получить в контекстном меню поля ввода. Для этого щелкните черный треугольник рядом с ячейкой и выберите параметр « Изменить формулу ».

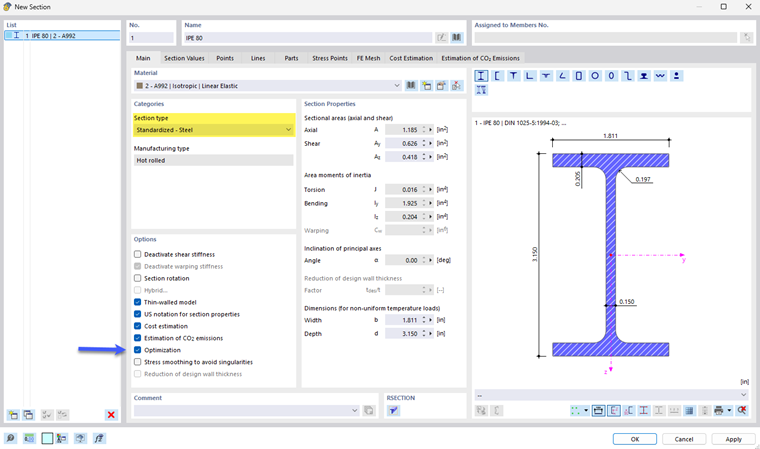

Серии сечений всех стандартизованных профилей также хранятся в библиотеке с параметрами. Вы можете активировать это при задании сечения на вкладке 'Основание' с помощью флажка Оптимизация.
Благодаря связыванию параметров с входными значениями и активации серии сечений уникальная модель становится «набором моделей». Задача оптимизации становится доступной для этого многомерного семейства, если выполняется одно из следующих условий:
- По крайней мере, один параметр, используемый в модели, имеет один из типов определения Оптимизация (Оптимизация, Оптимизация | По возрастанию, оптимизация | По убыванию) в списке ' Global Parameters ', чей эффективный диапазон (минимум, максимум, приращение) описан (см. Рисунок image027973 Определение глобальных параметров для оптимизации ).
- Свойство «Оптимизация» активируется по крайней мере для одного сечения, используемого в модели (см. Изображение image031438 Активировать серии сечений для оптимизации ).
Сама задача оптимизации описана в руководстве # extbookmark |image031440|Диалог 'Настройки оптимизации' # организован и запущен.
