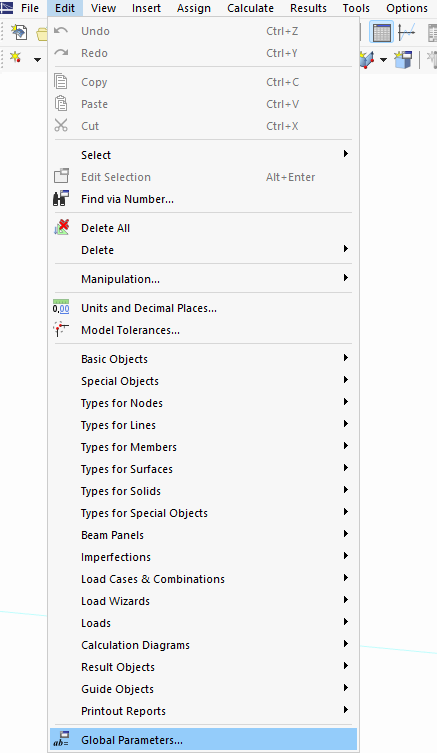

Nel corso del processo di ottimizzazione, per il modello viene ricercata un'assegnazione dei parametri che dipende dai parametri di ottimizzazione, con la quale l'obiettivo di ottimizzazione può essere raggiunto nel miglior modo possibile. I parametri di ottimizzazione sono organizzati nell'elenco dei parametri, in modo simile ai parametri normali per l'input parametrico . È possibile richiamare questo elenco con la funzione Parametri globali nel menu 'Modifica'.
Se si utilizza l'add-on # extbookmark manual|image037168|Se hai attivato Ottimizzazione e costi/Stima delle emissioni di CO2 #, nell'elenco 'Parametri globali' vengono attivati tre nuovi tipi di definizione dei parametri, con i quali puoi controllare l'attività di ottimizzazione individualmente per ciascun parametro.
- Ottimizzazione: La soluzione ottima è ricercata in ogni direzione efficace del parametro.
- Ottimizzazione | Crescente: La soluzione si trova nella direzione di azione positiva del parametro.
- Ottimizzazione | Discendente: La soluzione si trova nella direzione di azione negativa del parametro.

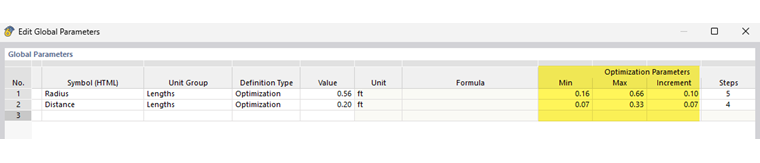

Immettere un 'nome' e un 'simbolo' HTML per ogni parametro di ottimizzazione, come si fa abitualmente per i parametri regolari. Quindi seleziona il parametro's 'gruppo di unità' dall'elenco. Per ogni parametro da ottimizzare, seleziona uno dei tre tipi di definizione 'Ottimizzazione' (vedi immagine image027973 Definizione dei parametri globali per l'ottimizzazione ).
Il 'valore' rappresenta qualsiasi specifica dell'utente prima dell'ottimizzazione: Deve solo trovarsi tra i parametri di ottimizzazione 'Min' e ' Max '. Nel corso del processo di ottimizzazione, questo valore viene adattato passo dopo passo e anche visualizzato graficamente sul modello. Se l'obiettivo di ottimizzazione è stato raggiunto, il 'valore' deve essere equiparato al risultato dell'attività di ottimizzazione.
Nelle colonne rimanenti, è possibile impostare i parametri di ottimizzazione ' '.
Le seguenti specifiche sono necessarie per il processo di ottimizzazione:
- Min: Questo valore definisce il limite inferiore del parametro. Non può essere maggiore del 'valore' stesso.
- Max: Questo valore definisce il limite superiore del parametro. Non può essere inferiore al valore ' '.
- Incremento: L'ottimizzazione avviene passo dopo passo negli intervalli qui memorizzati.
- Gradini: Il numero di passi possibili per il parametro durante l'ottimizzazione risulta dalle distanze (incrementi) e dai valori minimo e massimo.
Le colonne 'Incremento' e 'Passi' sono interattive: Se si modifica un valore, l'altra colonna si adatta automaticamente.
In varie finestre di dialogo di input dei programmi principali RFEM e RSTAB, è possibile memorizzare questi parametri variabili invece di un valore fisso nel modello. Questa funzione è accessibile nel menu contestuale del campo di immissione. Per fare ciò, fai clic sul triangolo nero accanto alla cella e quindi seleziona l'opzione Modifica formula.
Anche le serie di sezioni trasversali di tutti i profili standardizzati sono memorizzate nella libreria con i parametri. È possibile attivarlo quando si definisce la sezione trasversale nella scheda 'Base' con la casella di controllo Ottimizzazione.
Collegando i parametri con i valori di input e attivando la serie di sezioni trasversali, il modello unico diventa un "set di modelli". Un'attività di ottimizzazione è disponibile per questa famiglia multidimensionale non appena è soddisfatta una delle seguenti condizioni:
- Almeno un parametro utilizzato nel modello ha uno dei tipi di definizione Ottimizzazione (Ottimizzazione, Ottimizzazione | Crescente, Ottimizzazione | Decrescente) nell'elenco ' Parametri globali ', il cui intervallo effettivo (minimo, massimo, incremento) è descritto (vedi Figura image027973 Definisci parametri globali per l'ottimizzazione ).
- La proprietà "Ottimizzazione" è attivata per almeno una sezione trasversale utilizzata nel modello (vedi immagine image031438 Attiva serie di sezioni trasversali per l'ottimizzazione ).
L'attività di ottimizzazione stessa è descritta nel manuale # extbookmark |image031440|Finestra di dialogo 'Impostazioni di ottimizzazione' # organizzata e avviata.
