Расширение RF-DYNAM Pro для анализа изменений во времени с учетом нелинейностей
- Общие сведения
- RF-DYNAM Pro | Nonlinear Time History 5 (нелинейное изменение во времени)
- Динамический и сейсмический расчёт
RF-/DYNAM Pro - Nonlinear Time History | Характеристики
- Пользовательские временные диаграммы как функция времени, в виде таблиц или как гармонические нагрузки
- Комбинация временных диаграмм с загружениями или сочетаниями нагрузок RFEM/RSTAB (позволяет определять нагрузки на узел, стержень и поверхность, а также генерируемые произвольные нагрузки, изменяющиеся во времени)
- Возможно сочетание нескольких функций независимых возбуждений
- Анализ нелинейной истории изменений во времени с неявным анализом Ньюмарка (только RFEM) или явным анализом
- Конструкционное затухания возможно с помощью коэффициентов затухания Релея или затухания Лера
- Прямой импорт начальных деформаций из загружения или сочетания нагрузок (только RFEM)
- Модификации жесткости в качестве начальных условий; например, действие осевой силы, выведенные стержни (только RSTAB)
- Графические результаты отображаются на диаграмме изменений во времени
- Экспорт результатов по временным шагам, определяемым пользователем, или в виде пакета
- Общие сведения
- RF-DYNAM Pro | Nonlinear Time History 5 (нелинейное изменение во времени)
- Динамический и сейсмический расчёт
RF-/DYNAM Pro - Nonlinear Time History | Нелинейности
- Типы нелинейных стержней, такие как растянутые и сжатые стержни или канаты
- Нелинейности стержней, такие как выход из работы, текучесть от растяжения или сжатия
- Нелинейности опор, таких как выход из работы, трение, диаграмма и частичная активность

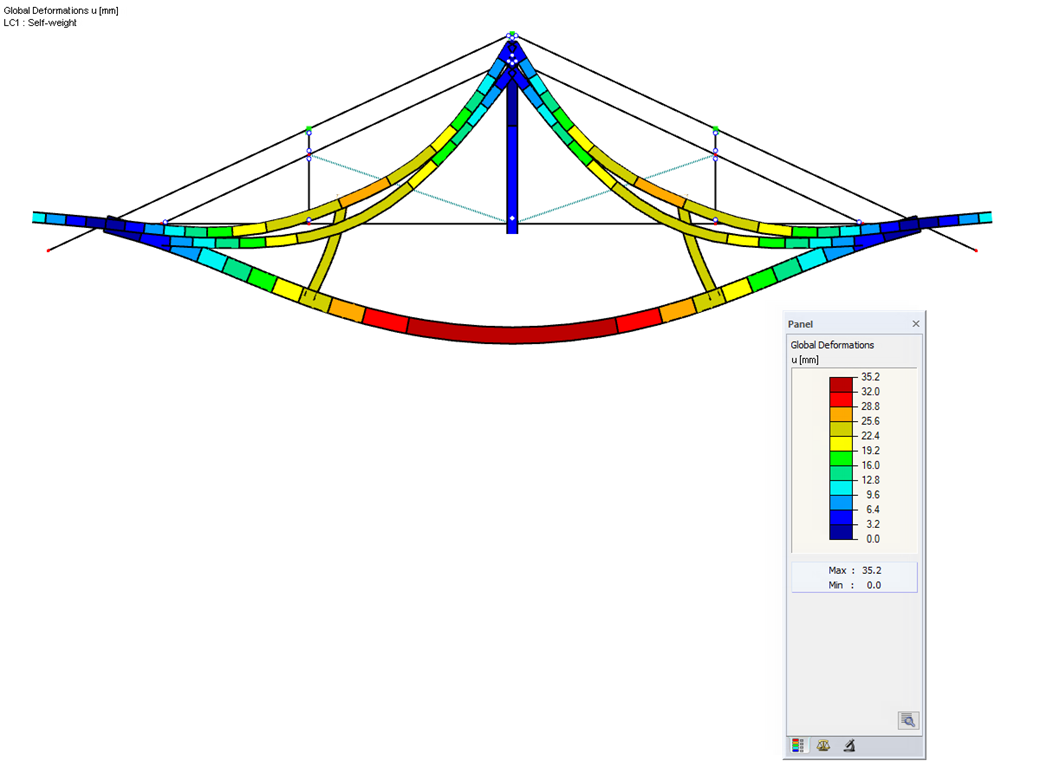

- Нелинейности высвобождений, такие как трение, частичная активность, диаграмму и фиксация при положительных или отрицательных внутренних силах
- Дополнительные модули
- RF-DYNAM Pro | Nonlinear Time History 5 (нелинейное изменение во времени)
- Динамический и сейсмический расчёт
RF-/DYNAM Pro - Nonlinear Time History | Ввод данных
RF-/DYNAM Pro - Nonlinear Time History интегрирован в структуру RF‑/DYNAM Pro - Forced Vibrations и расширен двумя методами нелинейного анализа (один нелинейный анализ в RSTAB).
Диаграммы сила-время могут задаваться как переходные, периодические или как функция времени. Динамические загружения комбинируют временные диаграммы со статическими нагрузками, что обеспечивает высокую гибкость. Кроме того, можно определить шаги времени для расчета, конструктивного затухания и параметров экспорта в случаях динамических нагрузок.
- Вычисление
- RF-DYNAM Pro | Nonlinear Time History 5 (нелинейное изменение во времени)
- Динамический и сейсмический расчёт
RF-/DYNAM Pro - Nonlinear Time History | Расчёт
Расчёты в программе RFEM

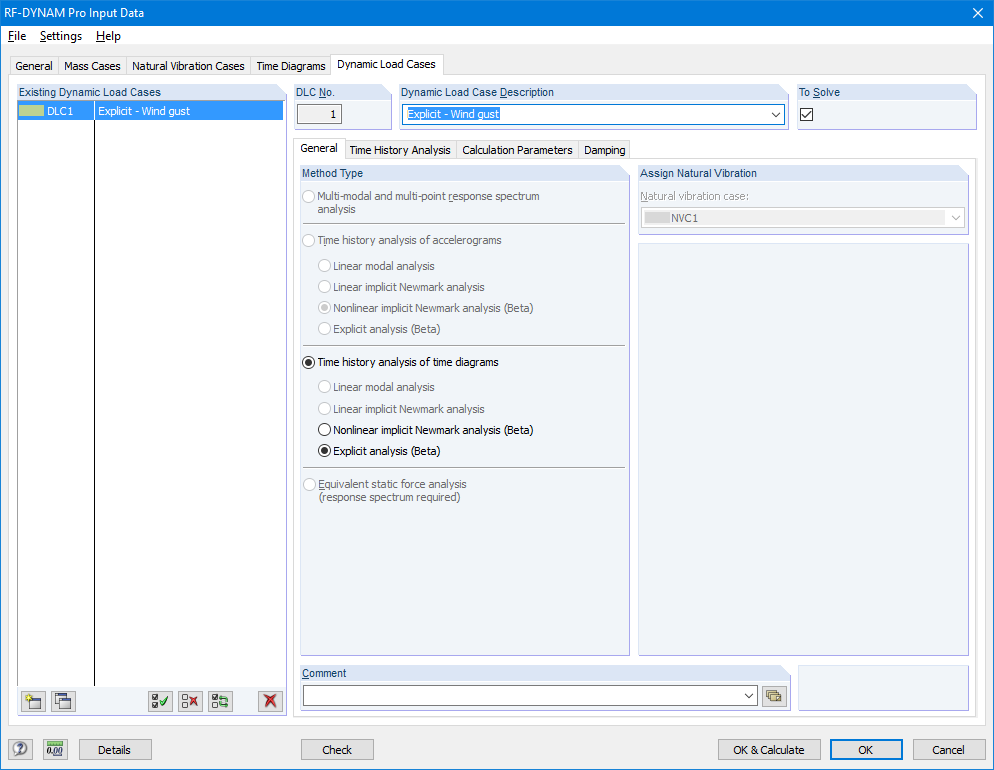

Нелинейный анализ истории изменений во времени выполняется с помощью неявного анализа Ньюмарка или явного анализа. Оба метода - прямого интегрирования времени. При неявном анализе для обеспечения точных результатов требуются небольшие шаги времени. Явный анализ автоматически определяет необходимый шаг времени для обеспечения стабильности решения. Явный анализ подходит для анализа коротких возбуждений, таких как импульсное возбуждение или взрыв.
Расчёт в программе RSTAB
Нелинейный анализ истории изменений во времени выполняется с помощью явного анализа. Этот метод прямого интегрирования времени автоматически определяет требуемый шаг времени для обеспечения стабильности решения.
- Вычисление
- RF-DYNAM Pro | Nonlinear Time History 5 (нелинейное изменение во времени)
- Динамический и сейсмический расчёт
RF-/DYNAM Pro - Nonlinear Time History | Результаты

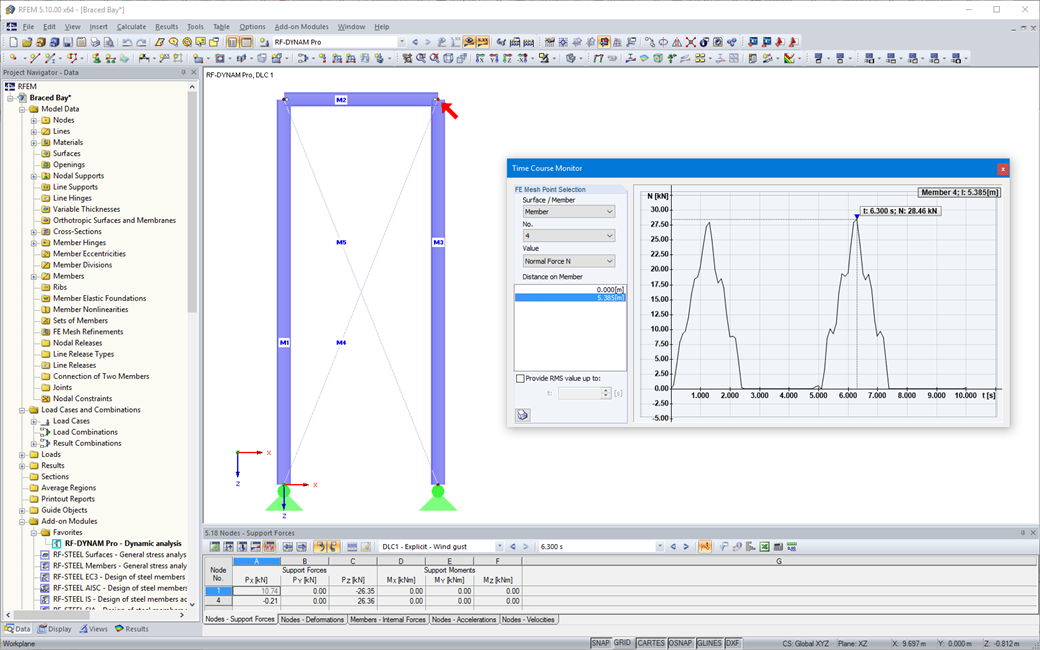

Благодаря интеграции RF-/DYNAM Pro в RFEM или RSTAB, можно включить численные и графические результаты из RF-/DYNAM Pro - Nonlinear Time History в общий печатный протокол. Также доступны все функции программы RFEM и RSTAB для графической визуализации. Результаты анализа изменений во времени отображаются на диаграмме изменений во времени.
Результаты отображаются в виде функции времени, а численные значения могут быть экспортированы в MS Excel. Расчетные сочетания могут быть экспортированы либо как результат одного временного шага, либо как самые неблагоприятные результаты всех временных шагов отфильтрованы.
