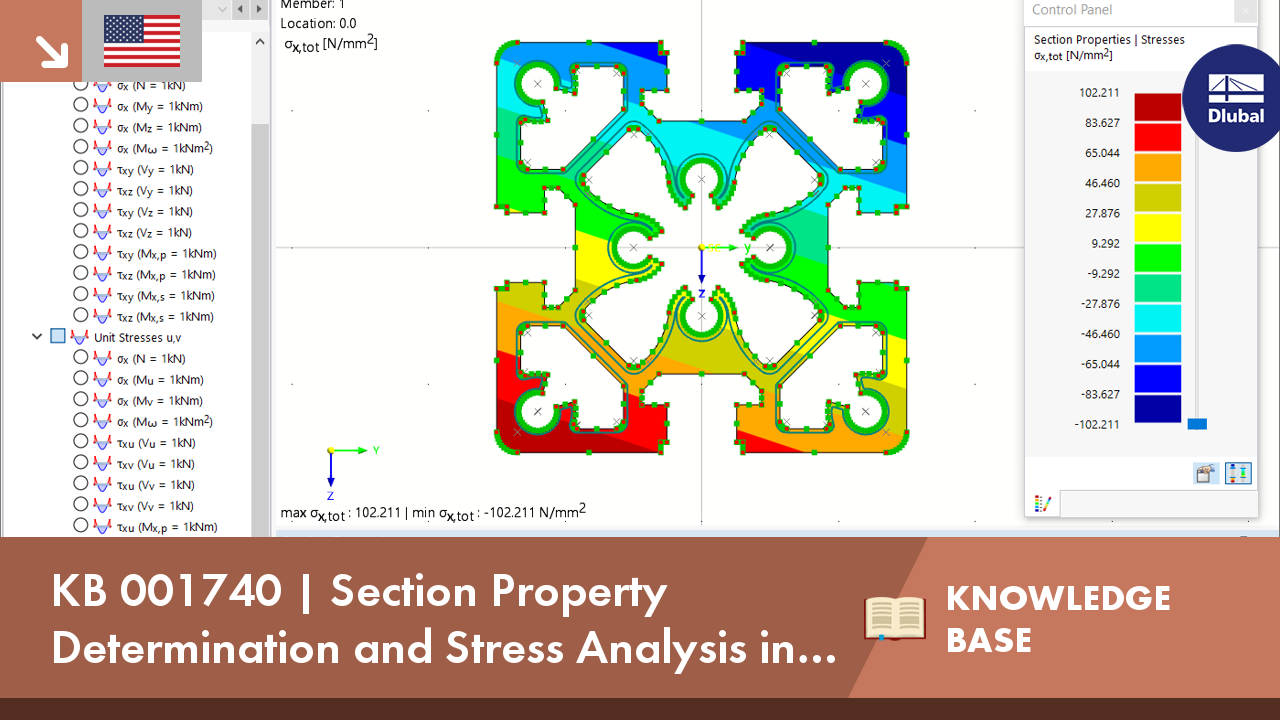

Определение характеристик сечения и расчет напряжений в программе RSECTION 1

Вы можете применить автономную программу RSECTION для определения характеристик сечения у любых тонкостенных и сплошных сечений, а также для выполнения расчета напряжений. В предыдущей статье базы знаний под названием «Графическое/табличное создание пользовательских сечений в RSECTION 1» были представлены основы создания сечений в программе. Наша статья, в свою очередь, представляет собой краткое изложение того, как определить характеристики сечения и выполнить расчет напряжений.

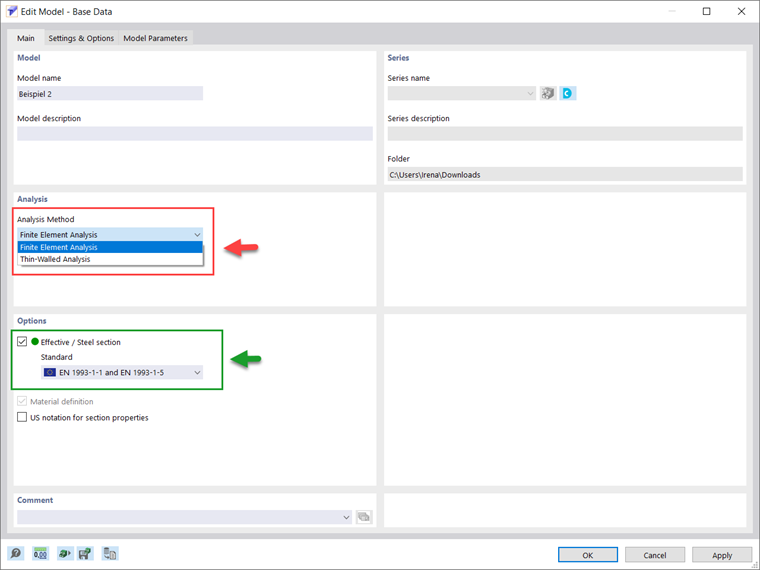

В RSECTION содержаться следующие методы анализа: анализ тонкостенных элементов и анализ методом конечных элементов. Вы можете выбрать предпочтительный метод в основных данных модели, как показано на рисунке 1. Разница между двумя методами заключается в способе расчета характеристик и напряжений полного сечения. В первом случае характеристики сечения рассчитываются аналитически как для полного, так и для эффективного сечения.

В то же время, с помощью анализа методом конечных элементов характеристики полного сечения рассчитываются с помощью конечных элементов на основе заданных частей, тогда как для эффективного сечения расчет является аналитическим. Следовательно, эффективное сечение можно рассчитать в обоих методах анализа, если имеется лицензия на расширение « Эффективное сечение », как показано на рисунке 1.

При условии, что соответственное сечение уже было создано в программе, и соответствующий метод расчета был выбран в основных данных , как показано на рисунке 1, следующим шагом будет задать загружение, при котором внутренние силы от определенного воздействия будут хранится.

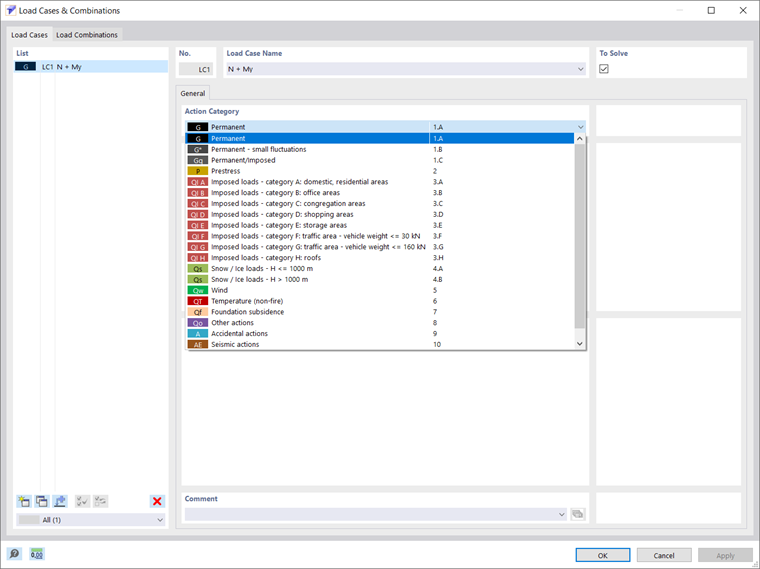

Это можно сделать так, как показано на рисунке 2, на котором нужно выбрать категорию воздействия и установить/снять флажок «решить», который определяет, будет ли выполнен анализ загружения при расчете. Вы можете создавать, копировать или удалять загружения непосредственно в списке загружений, который содержит все загружения модели.

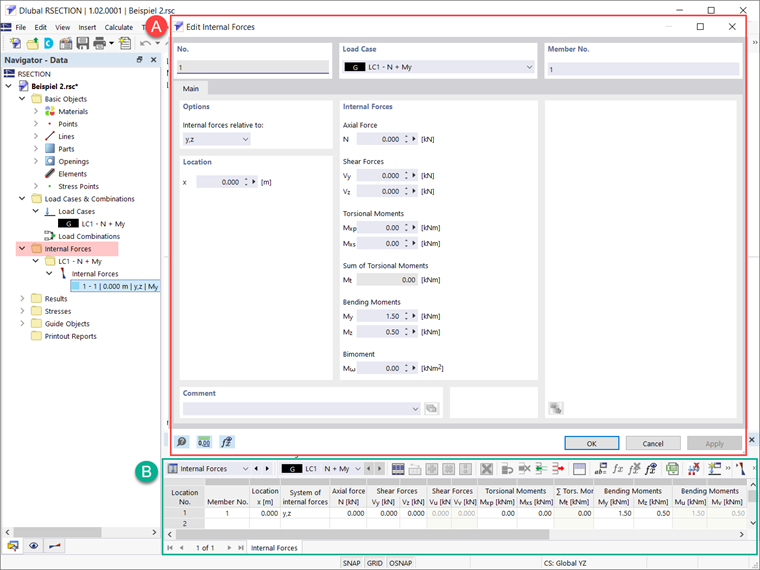

После создания загружений вы можете задать внутренние силы. Это можно сделать как в окне загружений и сочетаний , так и в таблице внутренних сил , как показано на рисунке 3. Модель может быть рассчитана для любого загружения с применением нескольких внутренних сил, действующих в отдельных точках x вдоль стержня.

Если существуют различные сочетания внутренних сил, то их можно применить по отдельности в различных загружениях, а также на разных стержнях или в разных точках x в одном загружении. Таким образом, вы можете назначить осевые и поперечные силы, крутящий и изгибающий момент, а также бимомент (рисунок 3).

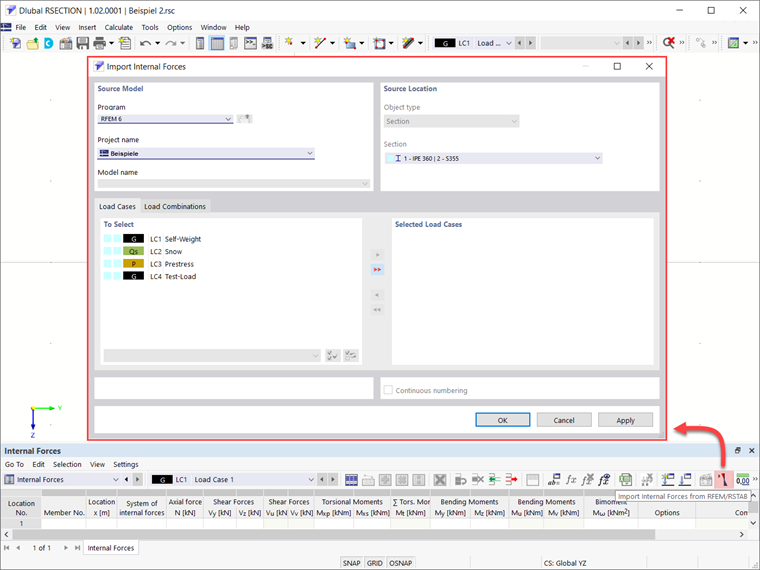

В качестве альтернативы варианту ввода внутренних сил вручную вы можете импортировать внутренние силы из RSTAB или RFEM, как показано на рисунке 4. Для этого вы должны выбрать модель, из которой будут импортированы внутренние силы, из Dlubal-центра или в диалоговом окне Windows «Открыть». Для того, чтобы импортировать внутренние силы, необходимо предварительно сохранить соответствующий файл RFEM 6 или RSTAB 9 с результатами.

В поле списка «Тип объекта» вы можете задать импорт внутренних сил сечений или стержней, а также выбрать сечение или стержень, внутренние силы которого необходимо учитывать. Можно выбрать загружения/сочетания нагрузок, которые будут перенесены из модели, но импортировать только внутренние силы из рассчитанных загружений/сочетаний нагрузок (загружения/сочетания нагрузок, которые не были рассчитаны, выделены серым цветом). В RSECTION создается одно загружение для каждого импортированного загружения и сочетания нагрузок; таким образом, если загружение уже существует, вы можете указать, следует ли его перезаписать или создать другое загружение.

Затем вы можете задать напряжения для расчета и отображения. Это можно сделать в окне « конфигурация напряжений », в котором содержится список напряжений и можно установить соответствующий флажок для рассчитываемого напряжения. Также там содержится описание выбранного напряжения, как показано на рисунке 5. Для каждого напряжения вы можете выбрать тип предельного напряжения в таблице, таким образом коэффициент напряжения рассчитывается из отношения существующего напряжения к предельному напряжению.

Предельное нормальное напряжение σx,max = fy представляет собой допустимое напряжение для нагрузки от изгиба и осевой силы, тогда как предельное напряжение сдвига указывает допустимое напряжение сдвига от сдвига и кручения и рассчитывается следующим образом: τmax = fy/√3 (где fy - предел текучести). В то же время, предельное эквивалентное напряжение представляет собой допустимое эквивалентное напряжение для одновременного воздействия нескольких напряжений и рассчитывается как σv = fy . Вы также можете применить тип предельного напряжения "пользователь" для того, чтобы задать предельное напряжение вручную, или выберать тип предельного напряжения "нет", тогда расчет коэффициента напряжений будет исключен.

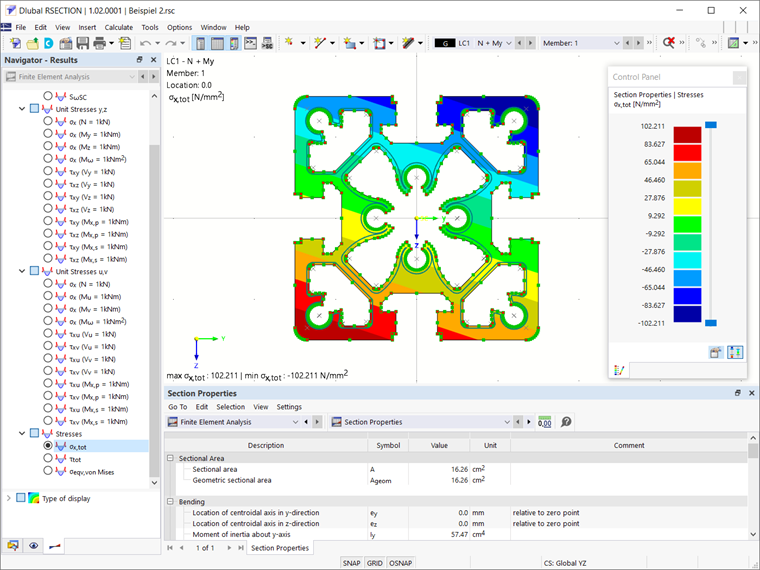

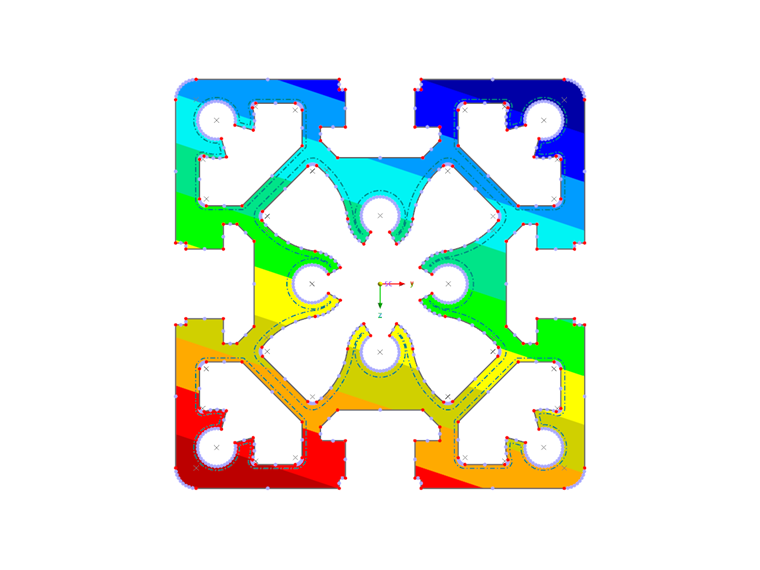

Теперь можно запустить расчет, который приведет к результатам, показанным на рисунке 6. Напряжения, которые были выбраны в конфигурации напряжений , рассчитываются на основе заданных внутренних сил и содержатся в результатах навигатора. Характеристики сечения содержатся в таблице характеристики сечения. Все полученные результаты могут быть дополнительно задокументированы в печатном протоколе (рисунок 7).


Заключительные замечания

Вы можете применить автономную программу RSECTION для расчета всех соответствующих характеристик сечения, включая предельные пластичные внутренние силы. Для сечений, состоящих из разных материалов, программа определяет идеальные характеристики сечения. Вы можете выбрать один из двух методов анализа: анализ тонкостенных элементов и анализ методом конечных элементов. Разница между ними заключается в способе расчета характеристик и напряжений в полном сечении.

При этом рабочий процесс, которому необходимо следовать, состоит в том, чтобы определить загружения, в которых будут сохранены внутренние силы от определенного воздействия, и выбрать напряжения для расчета и отображения. Таким образом, вы можете рассчитать напряжения на основе осевой силы, двухосных изгибающих моментов и поперечных сил, первичного и вторичного крутящего момента и депланационного момента для любой формы поперечного сечения. Данный рабочий процесс будет более подробно описан в следующей статье базы знаний.
