Функции аддона Модель здания
- Задание и изменение этажей
- Учет и отображение массы этажа
- Модификация конструктивных элементов
- Список конструктивных элементов и их изменений
- Автоматическое создание результирующих сечений
Работа с аддоном Модель здания

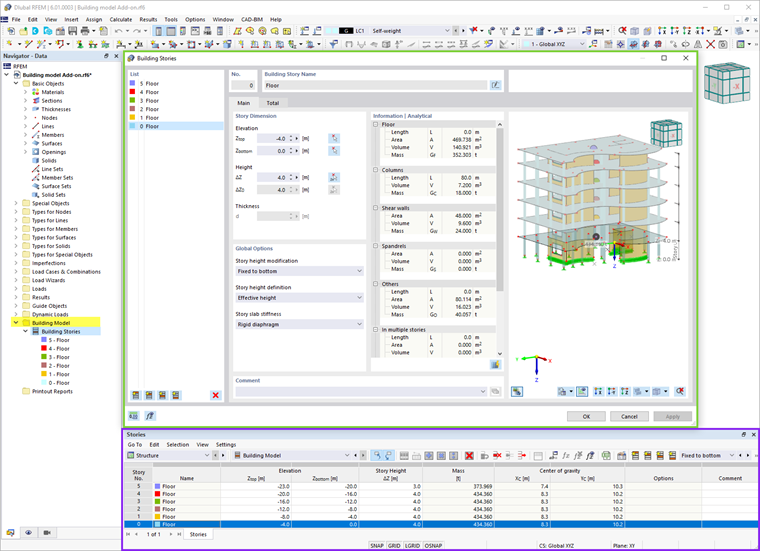

Этажи здания в RFEM 6 можно задать как в окне, так и в таблице, показанной на рисунке 2. Мы можем создать более высокие или более низкие этажи здания по отношению к первоначально заданному, а также автономно создать самый высокий и/или самый низкий этаж.
Отметка рассчитывается исходя из высоты этажа. Фактически, высоту этажа можно задать как расчетную или высоту в чистоте. В последнем случае пользователь должен задать толщину этажа, поскольку она влияет на расстояние между краями нижней и верхней плиты. Перекрытие этажа можно смоделировать в виде жесткой диафрагмы, если данная опция выбрана в Общих параметрах.

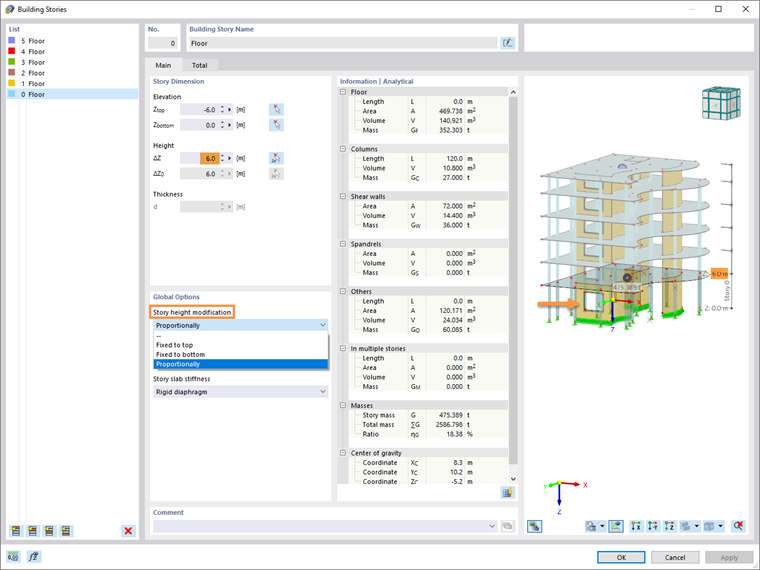

Аддон Модель здания - это удобный инструмент не только для ввода, но и для изменения этажей здания. Изменения можно выполнить в жесткой привязке к верхней плите этажа, к нижней плите этажа или пропорционально верхней и нижней плите этажа.
Например, если имеется оконный проем и выбран последний вариант, то отметка проема останется неизменной по отношению как к верней, так и к нижней плите этажа, несмотря на изменение высоты. Это показано на рисунке 3.
И наконец, аддон предоставляет подробную информацию по каждому этажу, такую как длина, площадь, объем и масса перекрытия, колонн, стен жесткости, подоконной части стены и других элементов. В нем также содержится информация о массе этажа и центре тяжести. Эти данные можно найти в окне Модель здания (как показано на рисунке 4).
Кроме того, эти данные доступны как в графической, так и в табличной форме (рисунок 5). Размер графики этажа, а также размер графики и прозрачность масс этажа здания можно легко настроить с помощью регуляторов, показанных на рисунке 5.
