Законы текучести в изотропной нелинейной упругой модели материала

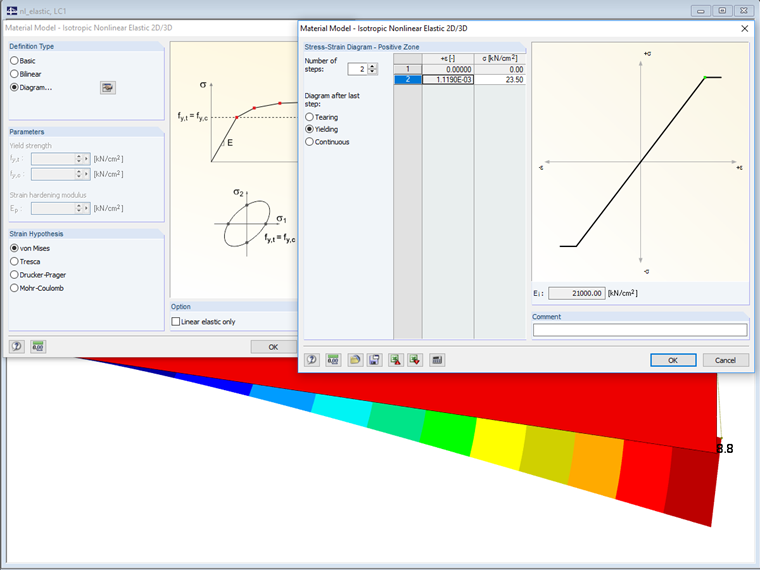

Выбор требуемого закона текучести по фон Мизесу, Треске, Друкеру-Прагеру или Мору-Кулону осуществляется прямо в диалоговом окне «Модель материала - изотропная нелинейная упругая». С помощью данных правил затем можно описать поведение упругопластического материала, потому что функция текучести всегда зависит от главных напряжений или инвариантов тензора напряжений. Эти критерии применяются как к 2D, так и к 3D моделям материала.

В случае правила предела текучести по фон Мизесу, критерий текучести в виде кругового цилиндра с гидростатической осью находится в пространстве главных напряжений. Все напряженные состояния в этом пространстве полностью упругие. Напряженные состояния за пределами этого пространства не допускаются.

В качестве альтернативы можно задать правило доходности по Tresca; в этом случае пластическая текучесть возникает в результате максимального напряжения сдвига.

Оба правила текучести требуют, чтобы из -за формы кругового цилиндра зависимости напряжения от деформации были симметричными в отрицательной и положительной зонах. Критерии текучести численно интегрированы неявным методом Эйлера с помощью дискретизации по времени. В RFEM реализована дискретизация отдельных шагов нагрузки.

В качестве расширения критериев текучести существуют правила текучести по Друкеру-Прагеру и Мору-Кулону. В этом случае пластическая текучесть возникает при локальном превышении максимального напряжения сдвига. В случае правила Друкера-Прагера в пространстве главных напряжений имеется непрерывная площадь поверхности. В случае правила текучести по Мору-Кулону возникает прерывистая поверхность с гексагональным конусом.

Благодаря данной поверхности текучести, можно определить отношение напряжения к деформации в диаграмме в отрицательной зоне как асимметричное. Тем не менее, отношение всегда должно находиться в пределах площади поверхности правила текучести. На изображении выше показана площадь поверхности для правила текучести по Друкеру-Прагеру.
