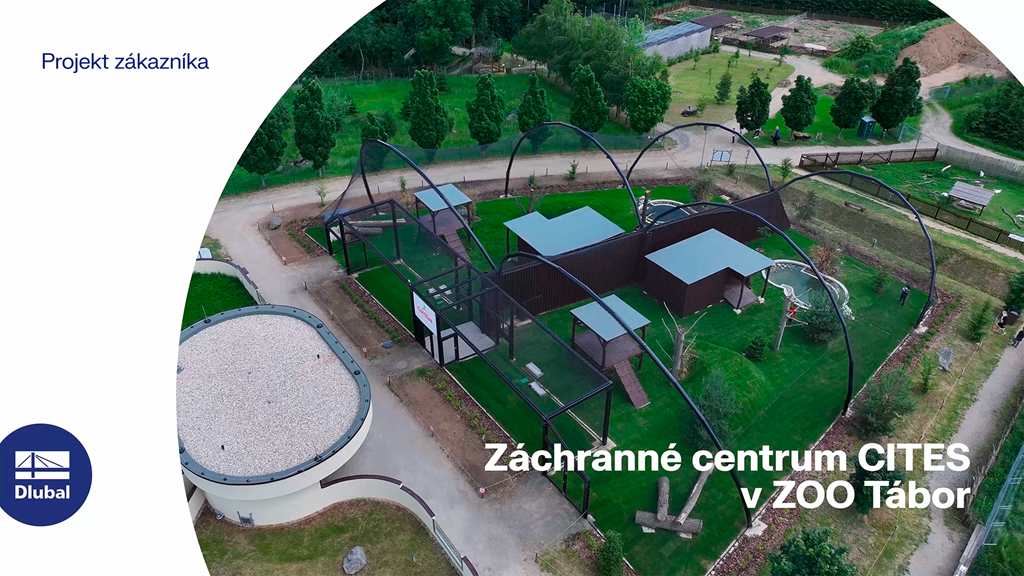

В этом видео мы познакомим вас с уникальным проектом строительства павильона в Таборском зоопарке в Чехии, разработанным компанией Carl Stahl. При разработке данного проекта, он был вдохновлен достижениями известных зарубежных зоопарков и ориентирован на максимальный комфорт для животных.
Для конструктивного расчёта павильона использовалась программа RFEM 6 в сочетании с аддонами Расчёт стальных конструкций и Поиск формы.
По сравнению с дополнительным модулем RF-FORM-FINDING (RFEM 5) в аддон Поиск формы для RFEM 6 были добавлены следующие новые функции:
После активации аддона Поиск формы в Общих данных, эффект поиска формы будет присваиваться загружениям с категорией «Предварительное напряжение» вместе с нагрузками поиска формы от стержня, поверхности и тела каталог нагрузок. Это преднапряженное загружение. Таким образом, он превращается в анализ поиска формы для всей модели со всеми заданными в ней элементами стержней, поверхностей и тел. Вы можете выполнить поиск формы соответствующих элементов стержня и мембраны среди общей модели с помощью специальных нагрузок поиска формы и обычных нагрузок. Данные нагрузки поиска формы описывают ожидаемое состояние деформаций или сил после поиска формы в элементах. Постоянные нагрузки описывают внешние нагружения всей системы.
Вы точно знаете, как происходит поиск формы? Сначала процесс поиска формы загружений с категорией «Предварительное напряжение» сдвигает геометрию исходной сетки в оптимально сбалансированное положение с помощью итерационных расчетных циклов. Для этого программа использует метод Обновленная эталонная стратегия (URS) проф. Блетцингера и проф. Рамма. Эта технология характеризуется равновесными формами, которые после расчета почти точно соответствуют первоначально заданным граничным условиям поиска формы (провисание, сила и предварительное напряжение).
В дополнение к простому описанию ожидаемых сил или провисаний в формообразуемых элементах, интегрированный подход URS также позволяет учитывать регулярные силы. В общем процессе это позволяет, например, описывать собственный вес или пневматическое давление с помощью соответствующих нагрузок на элементы.
Все эти опции дают ядру вычисления возможность вычислить антикластические и синкластические формы, которые находятся в равновесии сил для плоской или осесимметричной геометрии. Для того, чтобы можно было реалистично применить оба типа соединений по отдельности или вместе в одной среде, в расчете предлагаются два способа описания векторов сил при поиске формы:
В результате поиска формы мы получим конструктивную модель с активными силами в «предварительно напряженном нагружении» Данное нагружение показывает в результатах деформации смещение от начального входного положения до геометрии найденной формы. В результатах, основанных на силах или напряжениях (внутренние силы стержня и поверхности, напряжения тела, давление газа и т.д.), программа проясняет состояние для сохранения найденной формы. Для анализа геометрии формы программа предлагает вам двухмерный график контурных линий с выводом абсолютной высоты и график наклона для визуализации ситуации уклона.
Теперь мы выполним дальнейший расчет и расчёт конструкций всей модели. Для этого программа переводит геометрию найденной формы, включая поэлементные деформации, в универсально применимое исходное состояние. Теперь вы можете использовать его в загружениях и сочетаниях нагрузок.
Основная программа
Новое поколение программного обеспечения 3D МКЭ предназначено для расчёта стержней, поверхностей и тел.
Дополнение
Аддон Поиск формы находит оптимальную форму стержней, на которые действуют нормальные силы, и моделей поверхностей, подверженных растяжению. Форма определяется равновесием между нормальной силой стержня или мембранным напряжением и существующими граничными условиями.
Дополнение
Аддон Расчёт стальных конструкций выполняет расчёт стальных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
