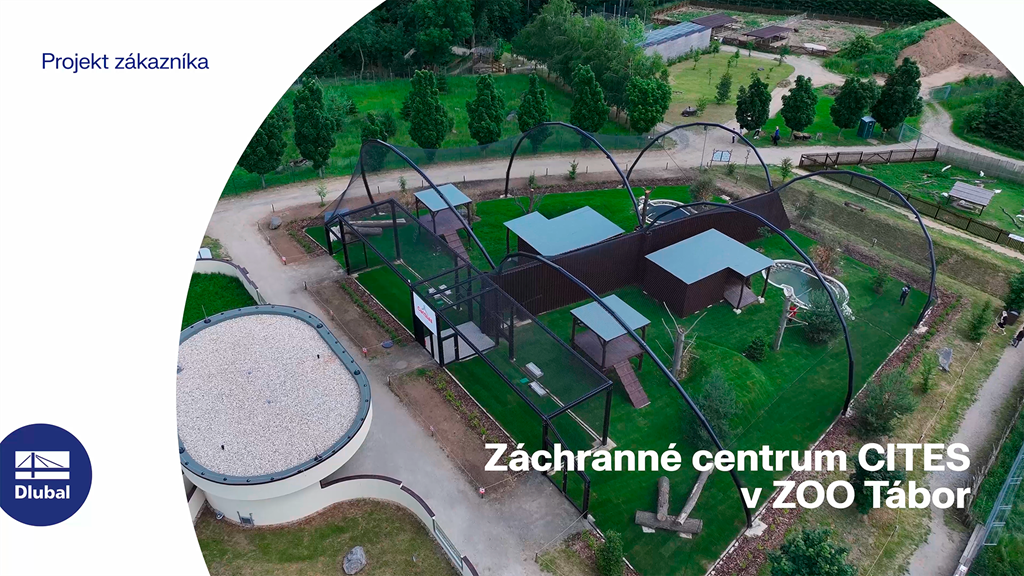

Struttura del padiglione del Centro di soccorso CITES nello zoo di Tábor

Una volta attivato l'add-on Form-Finding nei Dati di base, un effetto form-finding viene assegnato ai casi di carico con la categoria del caso di carico "Precompressione" in combinazione con i carichi form-finding dall'asta, dalla superficie e dal solido catalogo dei carichi. Questo è un caso di carico di precompressione. Quindi si trasforma in un'analisi di form-finding per l'intero modello con tutti gli elementi di aste, superfici e solidi definiti in esso. È possibile ottenere il form-finding degli elementi di aste e membrane pertinenti nel modello generale utilizzando carichi di form-finding speciali e definizioni di carico regolari. Questi carichi di form-finding descrivono lo stato di deformazione o forza previsto dopo il form-finding negli elementi. I carichi regolari descrivono il carico esterno dell'intero sistema.

Sai esattamente come viene eseguito il form-finding? Innanzitutto, il processo di form-finding dei casi di carico con la categoria di casi di carico "Precompressione" sposta la geometria della mesh iniziale in una posizione bilanciata in modo ottimale mediante cicli di calcolo iterativi. Per questa attività, il programma utilizza il metodo della strategia di riferimento aggiornata (URS) del Prof. Bletzinger e del Prof. Ramm. Questa tecnologia è caratterizzata da forme di equilibrio che, dopo il calcolo, soddisfano quasi esattamente le condizioni al contorno di form-finding inizialmente specificate (curva, forza e precompressione).

Oltre alla pura descrizione delle forze attese o delle flessioni sugli elementi da formare, l'approccio integrale dell'URS consente anche di considerare le forze regolari. Nel processo generale, ciò consente, ad esempio, una descrizione del peso proprio o di una pressione pneumatica tramite i carichi degli elementi corrispondenti.

Tutte queste opzioni danno al kernel di calcolo il potenziale per calcolare le forme anticlastiche e sinclastiche che si trovano in un equilibrio di forze per geometrie planari o rotazionalmente simmetriche. Per essere in grado di implementare realisticamente entrambi i tipi singolarmente o insieme in un unico ambiente, il calcolo fornisce due modi per descrivere i vettori delle forze di form-finding:

• Metodo di trazione - descrizione dei vettori di forze di form-finding nello spazio per geometrie planari
• Metodo di proiezione - descrizione dei vettori della forza di form-finding su un piano di proiezione con fissazione della posizione orizzontale per geometrie coniche

Il processo di form-finding fornisce un modello strutturale con forze attive nel "caso di carico di precompressione" Questo caso di carico mostra lo spostamento dalla posizione di input iniziale alla geometria trovata dalla forma nei risultati della deformazione. Nei risultati basati sulla forza o sulla tensione (forze interne dell'asta e della superficie, tensioni dei solidi, pressioni del gas e così via), chiarisce lo stato per il mantenimento della forma trovata. Per l'analisi della geometria della forma, il programma offre un grafico della linea di contorno bidimensionale con l'output dell'altezza assoluta e un grafico dell'inclinazione per la visualizzazione della situazione del pendio.

Ora, viene eseguito un ulteriore calcolo e un'analisi strutturale dell'intero modello. A tale scopo, il programma trasferisce la geometria di forma trovata comprese le deformazioni degli elementi in uno stato iniziale universalmente applicabile. Ora puoi usarlo nei casi di carico e nelle combinazioni di carico.
