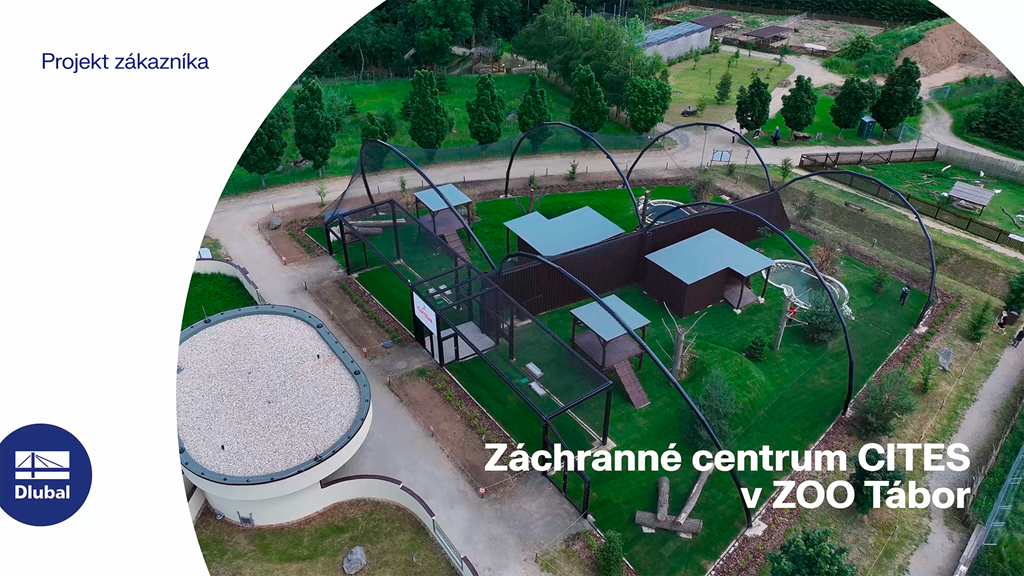

Structure du pavillon du centre de sauvetage CITES du Zoo de Tábor

RWIND 2 est un programme autonome de génération de charges de vent basé sur la CFD (Computational Fluid Dynamics, mécanique des fluides numérique). La simulation numérique du flux de vent est générée autour de n'importe quel bâtiment, y compris les types de géométrie irréguliers ou uniques, afin de déterminer les charges de vent sur les surfaces et les barres. RWIND 2 peut être intégré à RFEM/RSTAB pour le calcul de structure ou comme application autonome.

Le module complémentaire Recherche de forme de RFEM 6 permet de déterminer les formes d'équilibre des modèles surfaciques soumis à la traction et des barres soumises à des efforts normaux. Ce module complémentaire peut être activé dans les données de base du modèle et peut être utilisé pour trouver la position géométrique où la précontrainte des structures légères est en équilibre avec les conditions aux limites existantes.

RFEM et RSTAB sont en mesure de couvrir un grand nombre de branches dans le domaine de la construction grâce à leurs analyses complètes. Ainsi, la vérification de structures à câbles est possible dans les deux logiciels. Le texte suivant présente des outils pour la modélisation et la vérification.

Une fois que vous avez activé le module complémentaire Recherche de forme dans les données de base, un effet de recherche de forme est assigné aux cas de charge de catégorie « Précontrainte » en association avec les charges de recherche de forme provenant de la barre, de la surface et du solide. Il s'agit d'un cas de charge de précontrainte. Cela se transforme en une analyse de recherche de forme pour l'ensemble du modèle avec tous les éléments de barre, de surface et de volume qui y sont définis. La mise en forme des barres et éléments de membrane pertinents au milieu du modèle global est obtenue à l'aide de charges de recherche de forme spéciales et de définitions de charges régulières. Ces charges de recherche de forme décrivent l'état de déformation ou de force attendu après la recherche de forme dans les éléments. Les charges régulières décrivent la charge externe sur l'ensemble du système.

Savez-vous exactement comment la recherche de forme est effectuée ? Tout d'abord, le processus de recherche de forme des cas de charge avec la catégorie de cas de charge « Précontrainte » déplace la géométrie de maillage initiale vers une position d'équilibre optimale au moyen de boucles de calcul itératives. Pour effectuer cette opération, le logiciel utilise la méthode URS (Updated Reference Strategy) du Professeur Bletzinger et du Professeur Ramm. Cette solution technologique se définit par l'équilibre de formes correspondant presque entièrement aux conditions limites de recherche de forme initialement déterminées suite au calcul (affaissement, force, précontrainte).

Outre la description pure associée à la formation de flèches ou d'efforts souhaités sur les éléments à former, la méthode URS repose aussi entièrement sur la considération d'efforts réguliers. Cette opération permet globalement de décrire le poids propre ou la pression pneumatique par des charges d'éléments correspondants.

Toutes ces options offrent la possibilité au noyau de calcul d'évaluer des formes anticlastiques ou synclastiques présentant un état d'équilibre des forces pour des géométries planes ou symétriques en rotation. Afin de pouvoir intégrer séparément ou conjointement ces deux types dans un seul environnement de manière réaliste, le calcul vous offre deux possibilités pour décrire les vecteurs d'effort de recherche de forme :

• La méthode en tension - description des vecteurs d'effort de recherche de forme dans l'espace pour les géométries planes
• La méthode de projection - description des vecteurs d'effort de recherche de forme basée sur un plan de projection avec ancrage de la position horizontale pour les géométries coniques

Dans le « cas de charge de précontrainte », le processus de recherche de forme vous fournit un modèle structurel avec les efforts actifs. Ce cas de charge affiche le déplacement de la position d'entrée initiale vers la géométrie déterminée par la forme dans les résultats de déformation. Dans les résultats basés sur les forces ou les contraintes (efforts internes de la barre et de la surface, contraintes volumiques, pressions de gaz, etc.), il clarifie l'état pour le maintien de la forme trouvée. Pour l'analyse de la géométrie de forme, le logiciel vous propose un tracé de contour plat avec sortie de la hauteur absolue et un tracé d'inclinaison pour visualiser la situation de la pente.

Il s'agit maintenant de poursuivre le calcul du modèle global. Pour ce faire, le programme transfère la géométrie trouvée, y compris les déformations par élément, à un état initial universellement applicable. Vous pouvez maintenant l'utiliser dans les cas de charge et les combinaisons de charge.
