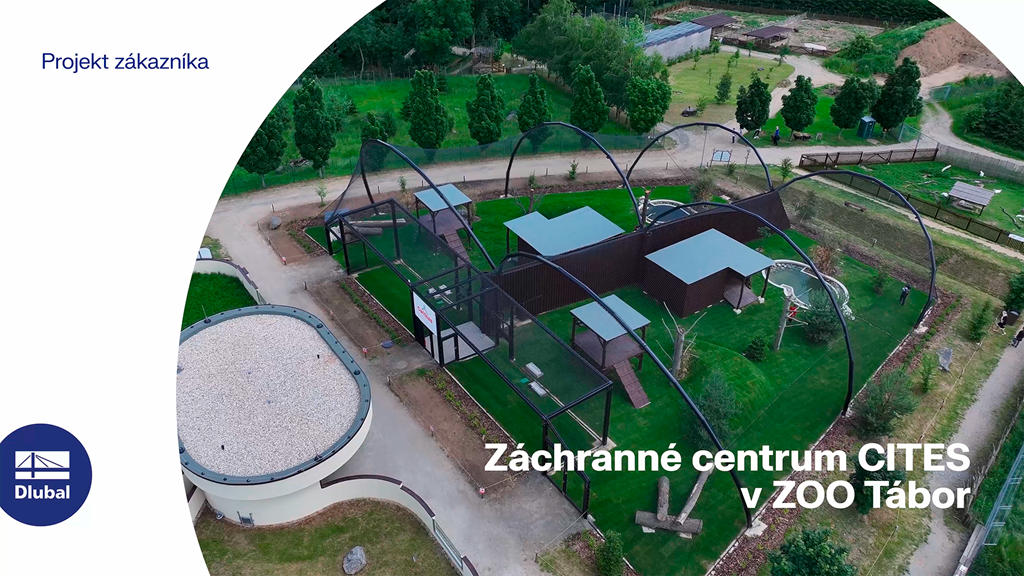

V tomto videu představíme jedinečný projekt konstrukce pavilonu v Zoologické zahradě Tábor, Česká republika, realizovaný společností Carl Stahl. Tento projekt se inspiroval renomovanými zahraničními zoologickými zahradami a kladl důraz na maximální komfort pro zvířata.
Pro návrh konstrukce pavilonu byl použit software RFEM 6 společně s add-ony Steel Design a Form-Finding.
Ve srovnání s přídavným modulem RF-FORM-FINDING (RFEM 5) jsou v addonu Form-finding pro RFEM 6 přidány následující nové funkce:
Jakmile aktivujete addon Form-finding v Základních údajích, přiřadí se zatěžovacím stavům kategorie "Předpětí" ve spojení se zatíženími pro form-finding z katalogu zatížení na pruty, plochy a tělesa formující účinek. Jedná se přitom o zatěžovací stav předpětí. Ten se tak promění v analýzu form-findingu pro celý model se všemi definovanými pruty, plochami a tělesy. Tvarování příslušných prutových a membránových prvků obsažených v celkovém modelu dosáhnete pomocí speciálních zatížení pro form-finding a ostatních zadaných zatížení. Zatížení pro form-finding popisují očekávaný deformační nebo silový stav po form-findingu v prvcích. Ostatní zatížení popisují vnější zatížení celého systému.
Víte, jak přesně probíhá form-finding? Nejdříve se při procesu form-finding v zatěžovacím stavu typu "Předpětí" posune pomocí iteračních výpočtových smyček počáteční geometrie sítě do optimální rovnovážné polohy. Pro tuto úlohu používá program metodu Updated Reference Strategy (URS) od prof. Bletzingera a prof. Ramma. Tato technika se vyznačuje rovnovážnými tvary, které po výpočtu téměř přesně odpovídají původně zadaným okrajovým podmínkám form-findingu (průvěs, síla a předpětí).
Kromě pouhého popisu očekávaných sil nebo průvěsů hledaného tvaru umožňuje celistvý přístup metodou URS také zohlednění ostatních sil. To umožňuje v celém procesu např. popis vlastní tíhy nebo pneumatického tlaku pomocí odpovídajících zatížení prvků.
Se všemi těmito možnostmi má výpočetní jádro potenciál pro výpočet antiklastických a synklastických tvarů v rovnováze sil pro rovinné nebo rotačně symetrické geometrie. Aby bylo možné použít oba typy jednotlivě nebo společně v jednom prostředí, jsou ve výpočtu dva možné způsoby, jak popsat vektory síly při form-findingu:
Proces form-findingu pro vás vytvoří v zatěžovacím stavu typu "Předpětí" model konstrukce s vynucenými silami. V tomto zatěžovacím stavu se ve výsledcích pro deformace zobrazí posun z počáteční polohy do polohy nalezené geometrie. Ve výsledcích pro síly a napětí (vnitřní síly prutů a ploch, napětí v tělesech, tlaky plynů, atd.) se znázorní stav pro zachování nalezeného tvaru. Pro analýzu geometrie tvaru vám program nabídne plošný obrysový výkres s absolutní výškou a výkres sklonu pro vizualizaci spádu.
V tu chvíli je čas přistoupit k dalšímu výpočtu a statické analýze celého modelu. Pro tento účel program převede nově nalezenou geometrii včetně přetvoření po jednotlivých prvcích do univerzálně použitelného počátečního stavu. Ta nyní může být použita v zatěžovacích stavech a kombinacích zatížení.
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Form-finding hledá optimální tvar prutů zatížených normálovými silami a plošných modelů zatížených na tah. Tvar je dán rovnováhou mezi normálovou silou v prutu resp. membránovým napětím a existujícími okrajovými podmínkami.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
