Тогда как в классической теории изгиба балок Бернулли предполагается, что при деформации сечение стержня остается перпендикулярным оси стержня, то теория балок Тимошенко учитывает скольжение в результате сдвига (балка, подверженная сдвигу). В результате, при деформации сечение стержня уже не будет перпендикулярно оси стержня (см. рисунок 01). Предположим, что сечение остается плоским, тогда мы получим равномерное распределение напряжения сдвига по высоте балки. Поскольку распределение является параболическим, в расчете площадей сдвига учитывается поправочный коэффициент сдвига. Для прямоугольного сечения он составляет 5/6.

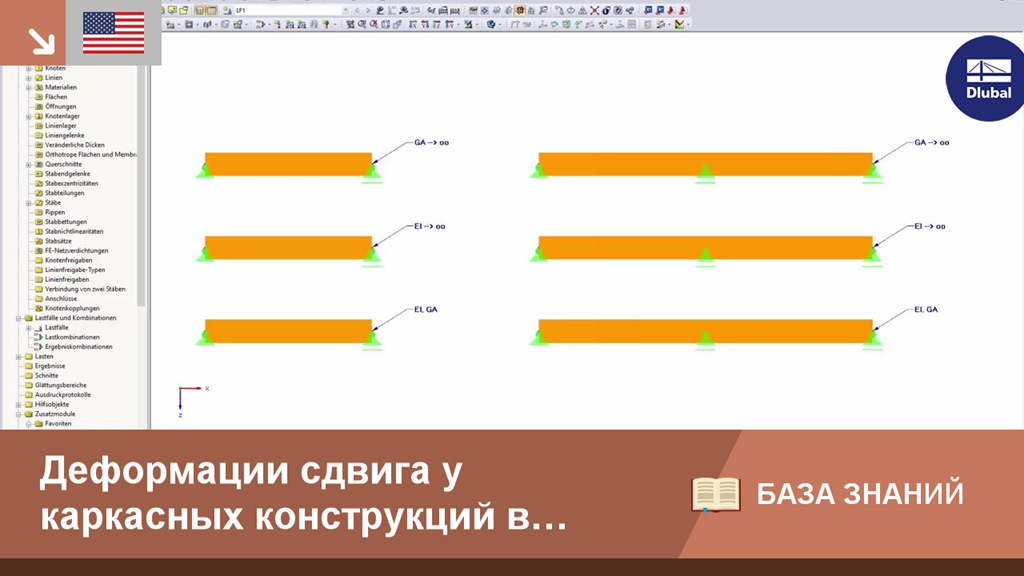

KB 001603 | Сдвиговые деформации стержневых конструкций в деревянных конструкциях
В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений. Тип толщины плиты балки задаётся с помощью аддона Многослойные поверхности.
«Балка панель» дает вам следующие преимущества:
- Возможна односторонняя и двухсторонняя обшивка
- Автоматический расчет полужесткого соединения
- Дощатая обшивка
- Стеклянная обшивка
- Пользовательская обшивка
- Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
- Учет отверстий через ячейки поверхности
- Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
- Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистыми плитами в качестве обшивки)
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчетные проверки для всех древесных материалов, которые допустимы к расчету.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определённых участках слоя.
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
